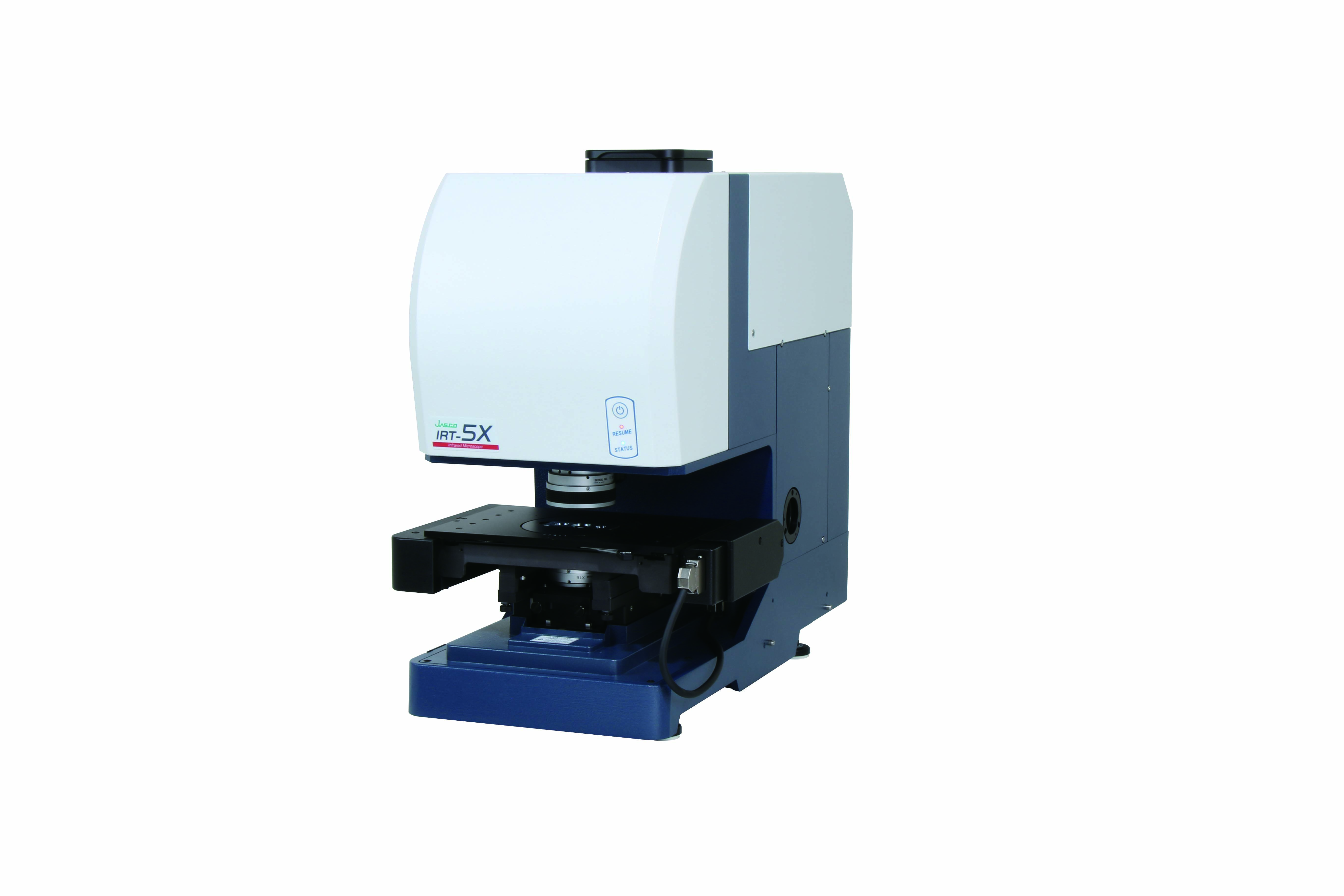

IRT-5X for FTIR Microscope
IRT-5X
High Sensitivity & Flexible Micro FTIR
Point Analysis · Mapping · ATR · Foreign Material
IRT-5X는 미세 영역의 Chemical Identification과 Mapping 분석을 위한 JASCO FTIR Microscope입니다.
5 MP Observation Camera, Electronic Iris, Automatic XYZ Stage, 다양한 Detector Configuration과 IQ Mapping을 결합하여 Routine Micro Analysis부터 Advanced Research까지 폭넓은 분석 환경을 제공합니다.
감도와 확장성을 함께 원하는 Micro FTIR
High Sensitivity
Mid-band MCT를 이용하여 작은 Measurement Area에서도 높은 감도의 Spectrum을 측정합니다.
Flexible Detector
분석 파수 영역과 Sample에 따라 다양한 Detector Configuration으로 확장할 수 있습니다.
Automatic Mapping
Automatic XYZ Stage와 IQ Mapping을 이용하여 Point부터 Area Mapping까지 수행합니다.
Easy Observation
5 MP Camera와 Electronic Iris를 통해 Measurement Target을 명확하게 관찰합니다.
먼저 잘 보여야 정확한 위치를 측정할 수 있습니다.
5 MP Camera + Improved Optics + Electric Iris
IRT-5X는 500만 화소 CMOS Camera와 개선된 Observation Optical System을 이용하여 미세 이물과 Sample Structure를 관찰합니다.
Electric Iris를 사용하면 관찰 영상의 Contrast를 조절할 수 있으며, Auto Focus와 Automatic XYZ Stage를 이용하여 원하는 Measurement Position을 보다 쉽게 설정할 수 있습니다.
분석 목적에 따라 Detector를 구성
미세 영역 분석에서는 Sample 크기, 필요한 Wavenumber Range와 Measurement Sensitivity에 따라 적합한 Detector 선택이 중요합니다.
Mid-IR 영역의 미세 Sample 측정을 위한 IRT-5X의 핵심 Detector로, 작은 Measurement Area에서 높은 감도의 Spectrum을 얻는 데 적합합니다.
일반적인 Foreign Material, Polymer 및 Material Identification에 폭넓게 활용할 수 있습니다.
Optional IQ Duo Detector는 Mid-band와 Narrow-band MCT를 하나의 Detector System으로 구성하여 Sample과 측정 목적에 따라 선택할 수 있습니다.
IRT-5X는 최대 4 Detector Capability를 지원하여 Mid-IR뿐 아니라 구성에 따라 Near-IR 및 보다 넓은 Spectral Range의 Micro Measurement로 확장할 수 있습니다.
Point Measurement에서 Chemical Mapping으로
JASCO IQ Mapping Technology
IQ Mapping은 IR Beam을 Scan하여 Sample Surface의 여러 위치에서 Spectrum을 취득하고 특정 Chemical Component의 분포를 Chemical Image로 표현하는 기능입니다.
Transmission과 Reflection뿐 아니라 ATR Objective와 함께 사용하여 ATR Mapping Measurement로도 확장할 수 있습니다.
Observation부터 Identification까지 하나의 Workflow
IQ Monitor
Sample을 관찰하면서 IR Spectrum을 동시에 확인하여 Measurement Position을 선택할 수 있습니다.
SearchNAV
Size, Shape, Color 및 Contrast를 기반으로 Measurement Target 후보를 자동 인식하고 등록할 수 있습니다.
Advanced SearchNAV
Optional Software를 이용하면 SearchNAV로 찾은 Target을 측정한 뒤 Library Search까지 연계하여 Identification Workflow를 자동화할 수 있습니다.
Real-time Mapping
Mapping Measurement 중 측정 Spectrum과 Functional Group Chemical Map을 확인할 수 있습니다.
Particle Analysis
Chemical Image와 Observation Image를 이용해 Particle Size, Area, Aspect Ratio 및 Circularity 등을 분석할 수 있습니다.
Imaging Analysis
Peak Height, Area, Ratio 및 FWHM 등을 이용하여 Chemical Distribution을 2D / 3D 형태로 분석합니다.
미세 이물을 찾고 바로 분석
Sample
Target
Spectrum
Identify
Report
IRT-5X가 잘 맞는 분석
Foreign Material
제품 또는 소재 표면의 미세 이물을 선택하여 Chemical Identity를 확인합니다.
Polymer / Film
Polymer Film, Multi-layer 구조 및 미세 영역의 Composition을 분석합니다.
Particle Analysis
Particle의 Spectrum과 형상 정보를 함께 이용하여 분류 및 Identification을 수행합니다.
Electronic Materials
PCB 및 Electronic Material의 미세 오염, Defect 및 Foreign Material을 분석합니다.
Temperature Controlled Micro FTIR
Micro-area 분석을 Temperature Experiment로 확장
Temperature Controlled Stage를 구성하면 Sample을 가열하거나 냉각하면서 미세 영역의 IR Spectrum 변화를 연속적으로 측정할 수 있습니다.
Polymer Phase Transition, Crystal Change, Thermal Behavior 및 Material Reaction과 같은 Temperature-dependent Micro Analysis로 확장할 수 있습니다.
IRT-5X 주요 구성
| 항목 | IRT-5X |
|---|---|
| Measurement | Transmission / Reflection / ATR |
| Observation Camera | 5 MP CMOS Camera |
| Observation Optics | Improved Optical System + Electric Iris |
| Standard Detector | Mid-band MCT |
| Detector Configuration | Up to 4 Detector Capability |
| Optional Detector | IQ Duo MCT / DLATGS / InGaAs 등 |
| Stage | Automatic XYZ Stage |
| Auto Focus | Standard |
| Mapping | IQ Mapping |
| Thick Sample | Reflection Measurement up to 40 mm |
IRT-5X와 IRT-7X 중 어떤 모델이 적합한가요?
IRT-5X
높은 Sensitivity와 Detector Configuration의 유연성이 중요하고, Point Measurement와 일반적인 Mapping을 폭넓게 수행하려는 경우에 적합합니다.
High Sensitivity · Flexible Detector · Point Analysis · Mapping
IRT-7X
많은 Measurement Point를 빠르게 취득해야 하거나, Chemical Imaging과 Particle Mapping의 처리량이 중요한 경우 Multi-channel IRT-7X를 검토할 수 있습니다.
16-channel Array · Fast Imaging · High Throughput Mapping

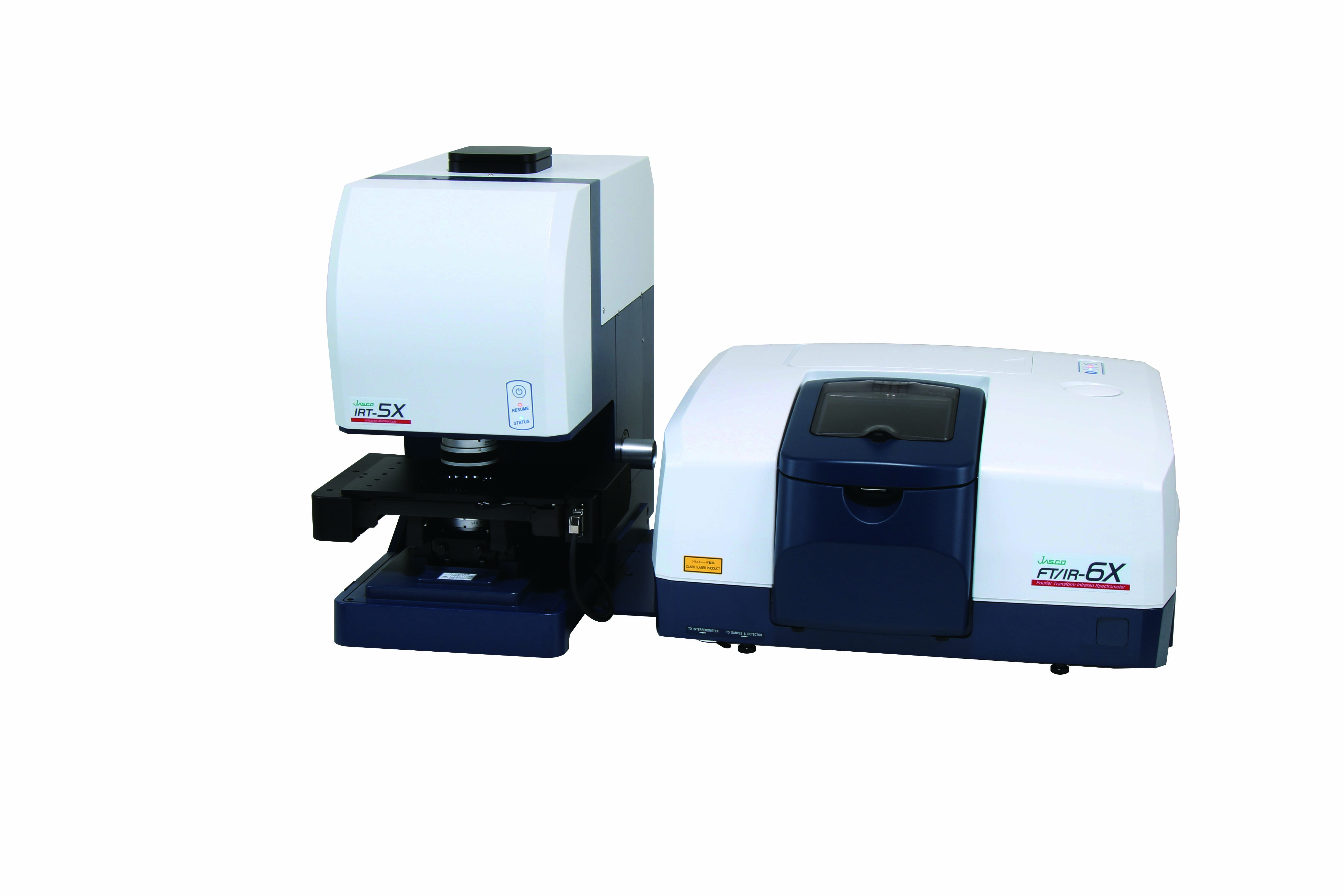

FT/IR-X Series와 결합한 Micro FTIR System
FT/IR-4X · FT/IR-6X · FT/IR-8X
IRT-5X는 JASCO FT/IR-X Series와 결합하여 연구 목적에 맞는 Micro FTIR System을 구성할 수 있습니다.
Routine Foreign Material Identification부터 Advanced Mapping, ATR Imaging 및 Temperature Controlled Experiment까지 Application에 맞춰 System을 확장할 수 있습니다.
IRT-5X가 필요한지 IRT-7X가 필요한지 고민되시나요?
Sample 크기와 형태, 예상 Measurement Area, Mapping 범위 및 필요한 분석 속도를 알려주시면 IRT-5X와 IRT-7X 중 적합한 System 구성을 검토해드립니다.
