IQ Frame
같은 Sample, 같은 위치를 서로 다른 Spectroscopy로
FTIR · Raman · UV-Vis/NIR Correlative Analysis
하나의 분석법만으로 Sample의 모든 Chemical Information을 확인하기 어려운 경우가 있습니다.
JASCO IQ Frame은 Sample의 위치 정보를 공유하여 FTIR Microscope, Raman Microscope, UV-Vis/NIR Microscopic Spectrophotometer에서 동일한 Micro Area를 이어서 분석할 수 있도록 합니다.
다른 장비에서 같은 Micro Target을 다시 찾을 수 있을까요?
수십 µm 크기의 Foreign Particle, Defect 또는 Micro Structure는 장비를 옮긴 뒤 동일한 위치를 다시 찾는 것 자체가 분석 Workflow의 중요한 문제가 될 수 있습니다.
Same Position
FTIR에서 분석한 작은 Particle을 Raman 또는 UV-Vis에서 다시 정확히 찾아야 합니다.
Complementary Information
FTIR, Raman, UV-Vis/NIR은 서로 다른 물리적 원리와 정보를 제공합니다.
Data Correlation
서로 다른 위치를 측정하면 두 분석 결과가 정말 같은 Particle인지 판단하기 어렵습니다.
하나의 IQ Frame으로 위치 정보를 공유

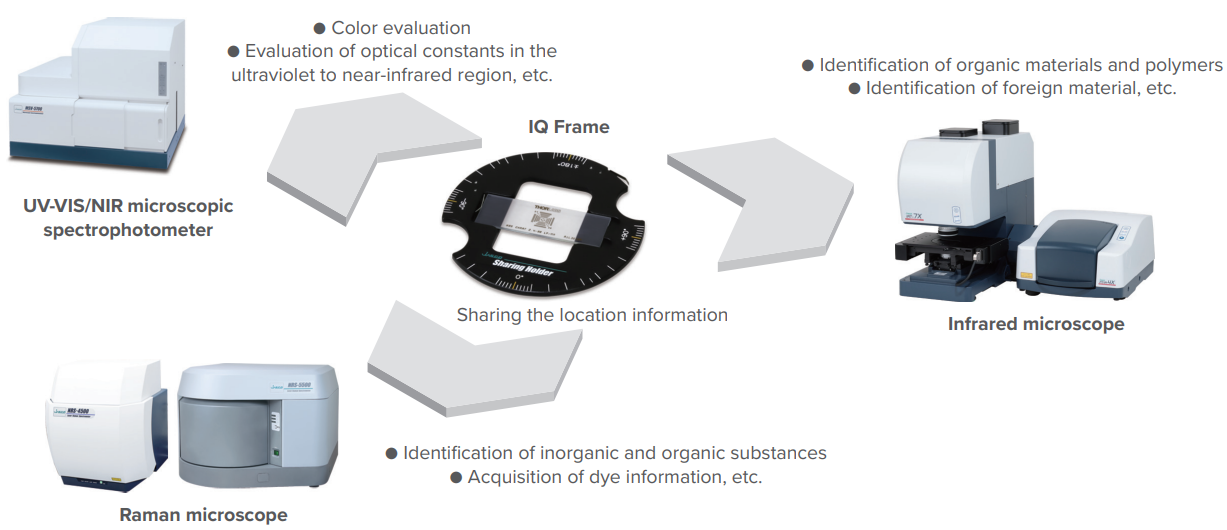

IQ Frame에 Sample을 고정하고 각 Microspectroscopy System에서 위치 정보를 공유함으로써, 동일한 Target Area를 서로 다른 Spectroscopy로 연속 분석할 수 있습니다.
같은 위치에서 서로 다른 질문에 답합니다.
IR Absorption Spectrum을 이용하여 Organic Material, Polymer, Functional Group 및 Chemical Composition을 분석합니다.
Polymer · Foreign Material · Chemical Mapping
Raman Scattering을 이용하여 Molecular Structure, Crystal Phase, Inorganic Material 및 Pigment 등의 정보를 분석합니다.
Crystal Phase · Pigment · Dye Information
Micro Area의 Absorption, Transmission 및 Reflection을 측정하여 Optical Property를 평가합니다.
UV-Vis-NIR Optical Constants · Optical Response
“FTIR에서 찾은 그 이물을 Raman에서도 보고 싶다.”
Correlative Analysis는 FTIR과 Raman Spectrum을 각각 하나씩 얻는 것이 목적이 아닙니다.
동일한 Sample의 동일한 Micro Target에서 서로 다른 Spectroscopic Information을 얻고, 그 결과를 하나의 분석 Story로 연결하는 것 이 핵심입니다.
한 번 찾은 Target을 다른 Spectroscopy로 확장
Locate
Microscope에서 분석할 Micro Target을 찾습니다.
FTIR
IR Spectrum 또는 Chemical Image를 측정합니다.
Share Position
IQ Frame을 이용하여 Target 위치 정보를 공유합니다.
Raman / UV-Vis
동일 Target을 다른 Spectroscopy로 분석합니다.
Correlate
서로 다른 Data를 연결하여 Sample을 종합적으로 해석합니다.
같은 Foreign Material에서도 FTIR과 Raman이 서로 다른 정보를 보여줍니다.

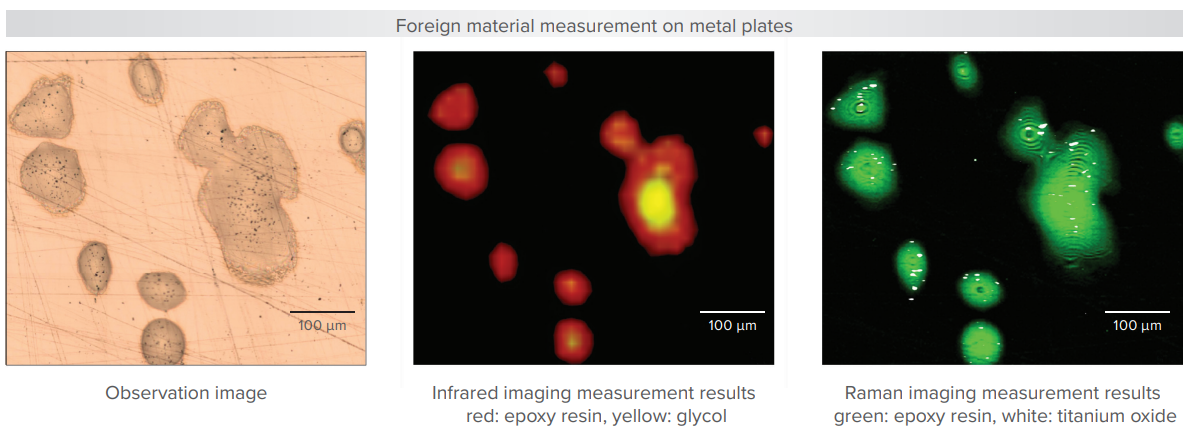

아래 예는 Metal Plate 위 Foreign Material을 동일 위치에서 FTIR Imaging과 Raman Imaging으로 분석한 결과입니다.
Observation Image
Optical Image에서는 여러 개의 Foreign Material이 보이지만 외관만으로 Chemical Composition을 판단하기는 어렵습니다.
FTIR Imaging
IR Imaging에서는 Epoxy Resin과 Glycol의 분포를 확인할 수 있습니다.
Epoxy Resin · GlycolRaman Imaging
Raman Imaging에서는 Epoxy Resin과 함께 Titanium Oxide 성분이 확인됩니다.
Epoxy Resin · Titanium Oxide한 분석법에서 약한 정보가 다른 분석법에서는 강하게 나타날 수 있습니다.
FTIR
Molecular Vibration 중 Dipole Moment 변화가 발생하는 IR Active Mode를 측정합니다.
Polymer, Organic Material, Functional Group 분석에 폭넓게 활용됩니다.
Organic Composition · Functional Group
Raman
Polarizability 변화와 관련된 Raman Active Mode를 측정하기 때문에 FTIR과 서로 다른 Spectroscopic Response를 제공합니다.
Crystal, Inorganic Material, Pigment 및 Molecular Structure 분석에 강점을 가집니다.
Crystal · Inorganic · Molecular Structure
한 장비에서 답을 찾는 것이 아니라, 같은 위치에서 답을 더합니다.
위 Application에서 Epoxy Resin은 FTIR과 Raman 모두에서 확인되지만, Glycol과 Titanium Oxide는 각 분석법에서 서로 다른 Chemical Information으로 나타납니다.
이처럼 IQ Frame의 가치는 특정 분석법을 다른 분석법으로 대체하는 것이 아니라, 동일 위치의 정보를 서로 보완하여 Sample Characterization을 확장하는 것 에 있습니다.
Correlative Microspectroscopy가 유용한 분석
Foreign Material
FTIR과 Raman을 이용하여 Organic / Inorganic 성분을 상호 보완적으로 Identification합니다.
Electronic Materials
PCB, Electrode 및 Electronic Component의 동일 Defect 위치를 다각도로 분석합니다.
Polymer Composite
Polymer Matrix, Filler, Pigment와 Additive를 서로 다른 Spectroscopy로 분석합니다.
Pigment / Dye
Raman Molecular Information과 UV-Vis의 Color 및 Optical Information을 연결합니다.
Microplastic
작은 Particle의 Polymer 종류를 FTIR과 Raman으로 상호 보완적으로 확인합니다.
Thin Film
Chemical Composition과 Optical Property를 동일 Micro Area에서 비교합니다.
Crystal / Phase
FTIR Composition 정보에 Raman의 Crystal / Phase 정보를 추가하여 분석합니다.
Optical Materials
Molecular Information과 함께 UV-Vis/NIR Optical Response까지 동일 위치에서 평가합니다.
같은 위치에서 얻을 수 있는 서로 다른 Information
| Technique | 대표 Information | 대표 분석 대상 |
|---|---|---|
| FTIR Microscopy | IR Absorption Functional Group Chemical Composition |
Polymer Organic Material Foreign Material |
| Raman Microscopy | Molecular Structure Crystal / Phase Inorganic Information |
Crystal Pigment Inorganic / Carbon Material |
| UV-Vis/NIR Microscopy | Absorption / Reflection Color Optical Property |
Optical Material Dye / Pigment Thin Film |
하나의 Microscope에서 끝나지 않는 분석 Platform
FTIR Microscope
Organic Identification
Functional Group
Chemical Mapping
Raman Microscope
Molecular Structure
Crystal Phase
Raman Imaging
UV-Vis-NIR Microspectrophotometer
Optical Property
Color
UV-Vis-NIR Micro Analysis
하나의 분석법으로 모든 것을 보려고 하지 않습니다.
FTIR, Raman, UV-Vis/NIR은 서로 다른 물리적 원리를 이용하기 때문에 각각 다른 Chemical / Structural / Optical Information을 제공합니다.
IQ Frame은 이 분석법들을 동일 Sample의 동일 위치 라는 기준으로 연결합니다.
하나의 Spectrum만으로 판단하는 것이 아니라 서로 다른 Spectroscopic Information을 함께 활용하여 Micro Sample을 보다 다각도로 분석할 수 있습니다.
하나의 분석법만으로 Sample Identification이 충분하지 않으신가요?
Sample 크기와 형태, 분석하려는 Micro Target, 필요한 Chemical · Structural · Optical Information을 알려주시면 IRT · NRS · MSV를 연계한 Correlative Microspectroscopy 구성을 검토해드립니다.
JASCO Microscope System 보기 →
