[IRT] Heating & Cooling Stage | Temperature-Controlled Micro FTIR

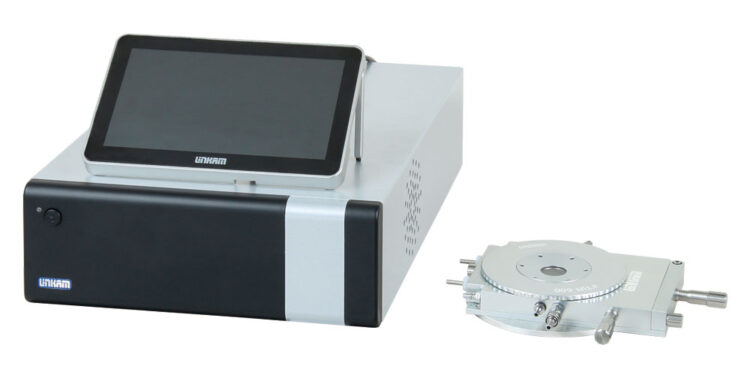

Heating & Cooling Stage
온도 변화에 따른 Molecular Change를 실시간으로 추적
Heating · Cooling · Phase Transition · Melting · Time Course
Material은 온도가 변하면 단순히 외형만 변하는 것이 아니라 Molecular Structure, Crystallinity, Hydrogen Bonding 및 Chemical Environment도 함께 변할 수 있습니다.
JASCO FTIR Microscope와 Heating & Cooling Stage를 조합하면 특정 Micro Area를 관찰하면서 온도 변화에 따른 IR Spectrum을 연속적으로 측정하여 Thermal Event와 Molecular Change를 함께 추적할 수 있습니다.
Thermal Event가 일어나는 순간, 분자 수준에서는 무엇이 변하고 있을까요?
Melting, Phase Transition, Crystallization 및 Curing과 같은 현상에서는 Temperature 자체뿐 아니라 그 과정에서 일어나는 Chemical Structure의 변화를 함께 이해하는 것이 중요합니다.
Molecular Change
온도가 변할 때 특정 Functional Group의 Peak Position과 Intensity가 어떻게 변하는지 추적합니다.
Local Area
Sample 전체의 평균값이 아니라 Microscope에서 선택한 특정 Micro Area의 변화를 측정합니다.
Optical + Spectral Change
Sample의 외관 변화를 관찰하면서 같은 과정에서 얻은 IR Spectrum과 서로 연결하여 해석합니다.
분석 목적에 따라 Heating과 Cooling 영역을 확장
Standard Heating Range
-190 ~ 600°CCooling Option 구성 시 저온에서 고온까지 넓은 범위의 Temperature-controlled Measurement로 확장할 수 있습니다.
Standard Heating Range
-60 ~ 375°CCooling Option 구성 시 저온 조건부터 Temperature-dependent FTIR Measurement를 수행할 수 있습니다.
Temperature만 기록하는 것이 아니라, Spectrum의 변화를 함께 기록합니다.
Heating/Cooling Stage는 설정된 Temperature Program에 따라 Sample의 온도를 제어하고, FTIR Microscope는 그 과정에서 특정 Micro Area의 Spectrum을 반복 측정합니다.
결과적으로 Temperature와 Wavenumber를 동시에 축으로 갖는 Temperature-dependent Spectral Data 를 얻을 수 있으며, 특정 Peak의 변화와 Sample의 Optical Change를 서로 비교할 수 있습니다.
온도를 제어하면서 동일 위치의 변화를 연속적으로 측정
Select
Microscope에서 Measurement Area를 선택합니다.
Program
Temperature, Ramp 및 Measurement Interval을 설정합니다.
Observe
온도 변화에 따른 Sample 외관을 관찰합니다.
Measure
각 Temperature에서 IR Spectrum을 측정합니다.
Track
Peak와 Structure의 변화를 Temperature와 연결합니다.
Benzoic Acid의 Melting Process를 IR Spectrum으로 추적
JASCO Application에서는 Benzoic Acid를 100°C에서 150°C까지 가열하면서 Temperature 변화에 따른 IR Spectrum과 Sample Observation Image를 연속적으로 측정했습니다.
Temperature × Wavenumber × Absorbance
Sample은 100 → 150°C로 가열되었으며, Heating Rate는 2°C/min으로 설정되었습니다.
IR Spectrum은 0.5°C 간격으로 측정되어 Temperature에 따라 Absorption Band가 어떻게 변화하는지를 3D Spectrum으로 확인할 수 있습니다.
Sample 모습이 변하는 순간, IR Peak도 함께 변합니다.
Benzoic Acid에서는 약 120–125°C 구간에서 Sample의 Optical Appearance와 IR Spectrum에 뚜렷한 변화가 나타났습니다.

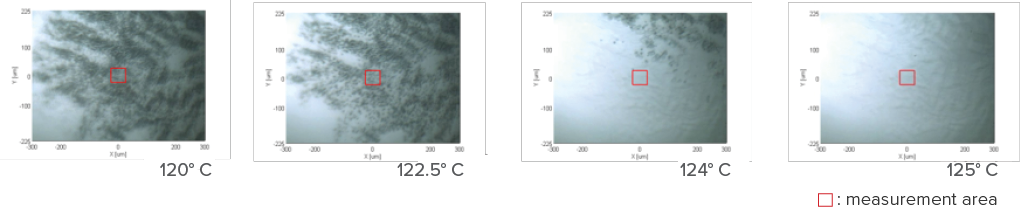

Optical Observation : 120 → 125°C
Temperature가 올라가면서 Sample의 상태와 외관이 변화하는 과정을 Microscope Observation Image로 직접 확인할 수 있습니다.
930 cm⁻¹ Peak vs Temperature
930 cm⁻¹ 부근의 Peak Intensity를 Temperature에 따라 추적하면 Thermal Transition 구간을 명확하게 확인할 수 있습니다.
눈으로 보이는 Melting과 Molecular Structure Change를 연결
Optical Change
120–125°C 영역에서 Benzoic Acid Sample의 형태와 상태 변화가 관찰됩니다.
Spectral Change
같은 Temperature 영역에서 930 cm⁻¹ Peak Intensity가 급격하게 변화합니다.
Thermal Event
Benzoic Acid의 알려진 Melting Point인 약 122.4°C와 관찰된 변화 영역이 연결됩니다.
“몇 도에서 변했는가?”에서 “그 온도에서 분자 구조가 어떻게 변했는가?”까지
Heating & Cooling Micro FTIR의 목적은 단순히 Sample을 가열하거나 냉각하는 것이 아닙니다.
Temperature 변화, 실제 Sample Image, IR Spectrum의 변화를 같은 Experiment에서 연결 하는 것이 핵심입니다.
이를 통해 Melting, Phase Transition, Crystallization, Curing과 같은 Thermal Process를 Molecular Level에서 추적할 수 있습니다.
Temperature-Controlled Micro FTIR을 활용할 수 있는 연구
Phase Transition
Temperature에 따른 Molecular Structure와 Material State의 변화를 추적합니다.
Melting Behavior
Sample의 Melting 과정에서 Optical Appearance와 IR Spectrum을 동시에 비교합니다.
Polymer Crystallization
Heating 또는 Cooling 과정에서 Polymer의 Crystallinity와 Structural Change를 분석합니다.
Thermoset Curing
Resin의 경화 과정에서 Functional Group과 Reaction Progress를 추적합니다.
Pharmaceutical Materials
Pharmaceutical Material의 Crystallization과 Polymorphic Transition을 연구합니다.
Protein Denaturation
Temperature 변화에 따른 Protein Structure의 변화를 IR Spectrum으로 관찰합니다.
Local Thermal Behavior
Sample 전체가 아닌 특정 Micro Area의 Temperature-dependent Change를 분석합니다.
Time Course Reaction
일정 Temperature를 유지하면서 시간에 따른 Chemical Change를 연속 측정합니다.
Experiment 목적에 맞는 Temperature Control
| Measurement Mode | 사용 목적 | 대표 Application |
|---|---|---|
| Heating Measurement | 설정된 Heating 조건에 따라 Temperature를 변화시키며 Spectrum 측정 | Melting · Phase Transition |
| Temperature Control | 특정 Temperature에서 Sample을 제어하면서 측정 | Material Stability · Structure Comparison |
| Time Course | 일정 조건에서 시간에 따른 Spectrum 변화 추적 | Curing · Reaction Progress |
| Temperature Display | Temperature와 Spectral Change를 함께 확인 | Transition Temperature Evaluation |
Temperature Range뿐 아니라 Optical Configuration도 함께 검토해야 합니다.
Sample · Temperature · Objective · Measurement Mode
Heating/Cooling Stage는 Sample 종류와 필요한 Temperature Range, Measurement Mode 및 Microscope Optical Configuration에 따라 적합한 구성을 검토해야 합니다.
특히 Temperature Stage는 Working Distance에 제약이 있기 때문에 사용 가능한 Objective 구성도 함께 확인하는 것이 중요합니다.
※ Cooling Temperature Range는 해당 Cooling Option 구성에 따라 달라집니다.
※ 실제 적용 가능한 Microscope / Objective / Stage 조합은 System Configuration에 따라 사전 확인이 필요합니다.
Thermal Change를 Chemical Information으로 바꾸는 Micro FTIR
Heating/Cooling Stage와 FTIR Microscope를 결합하면 Sample을 단순히 가열하면서 관찰하는 것을 넘어, 특정 Micro Area에서 발생하는 Molecular Change를 IR Spectrum으로 추적 할 수 있습니다.
Observation Image, Temperature, Peak Intensity, Spectrum을 하나의 Experiment 안에서 연결함으로써 Material의 Thermal Behavior를 보다 구체적으로 이해할 수 있습니다.
온도에 따라 Sample의 구조가 어떻게 변하는지 확인하고 싶으신가요?
Sample 종류, 필요한 Temperature Range, Heating / Cooling 조건, Measurement Area와 관찰하려는 변화 정보를 알려주시면 Temperature-Controlled Micro FTIR 구성을 검토해드립니다.
