Digital Polarimeter
Polarimeter Cell
Polarimeter Cell을 찾으신다면
먼저 100 mm / 1 dm부터 확인하세요.
Polarimeter와 선광도계의 Specific Rotation 측정에서는 Optical Path Length와 Sample Volume이 중요한 선택 기준입니다. 가장 일반적인 구성은 100 mm / 1 dm Polarimeter Cell이며, 시료량이 제한적인 경우에는 동일한 100 mm Path를 유지하면서 내경을 줄인 Low-Volume Cell을 사용할 수 있습니다. TS Science는 Starna Polarimeter Cell을 중심으로 JASCO P-Series용 정품 Cell까지 함께 제공합니다.
Polarimeter Cell · Polarimeter Tube · 선광도계 셀 · 선광계 셀 · 100mm Polarimeter Cell · 1dm Polarimeter Tube · Low Volume Polarimeter Cell · 3.5mm Polarimeter Cell · Water Jacketed Polarimeter Cell · Starna Type 39 · JASCO Polarimeter Cell
가장 많이 사용하는 조건부터 선택하세요.
Polarimeter Cell은 복잡하게 고를 필요가 없습니다. 대부분의 경우 먼저 100 mm / 1 dm을 확인한 후 필요 Sample Volume과 Temperature Control 여부에 따라 Cell Type을 좁히면 됩니다.
100 mm / 1 dm Standard Cell
일반적인 Specific Rotation 측정에서 가장 먼저 검토하는 Polarimeter Cell입니다.
100 mm Low-Volume Cell
1 dm Optical Path는 유지하면서 시료량을 약 1 mL 수준까지 줄이고 싶은 경우에 적합합니다.
100 mm Water-Jacketed Cell
Specific Rotation을 일정한 온도에서 측정해야 하는 경우 검토하는 Constant-Temperature Cell입니다.
10 / 50 / 200 mm
Optical Rotation이 너무 크거나 작을 경우 100 mm 이외의 Path Length를 검토할 수 있습니다.
가장 먼저 확인할 규격 · 100 mm / 1 dm Standard Cell
10 mm Class ID × 100 mm
일반적인 Polarimeter 측정과 Specific Rotation 시험에서 가장 기본적으로 사용되는 규격입니다. 100 mm Optical Path는 1 dm에 해당하므로 Specific Rotation 계산과 약전 Method 적용에 편리합니다.
Typical Internal Diameter 약 10 mm class
Typical Volume 약 8.7 mL
Application Specific Rotation · QC · Chiral Compound
Available Brands Starna · JASCO
100 mm Cell도 필요한 Sample Volume에 따라 선택할 수 있습니다.
Starna Type 39 Polarimeter Cell은 Standard Diameter인 39.105와 Low-Volume용 39.35로 나뉩니다. 둘 다 100 mm / 1 dm Optical Path를 제공하지만 필요한 시료량에는 큰 차이가 있습니다.

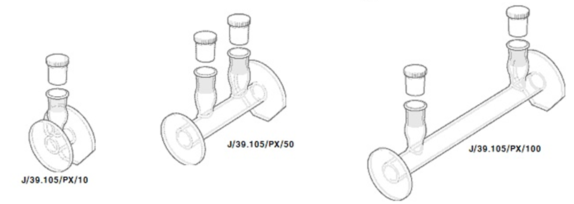

Starna Type 39.105 · 100 mm
일반적인 Polarimeter 측정을 위한 Standard Diameter Cell입니다.
Path Length 100 mm / 1 dm
Internal Diameter 10 mm
Nominal Volume 8.700 mL
External Diameter 12 mm
Material PX

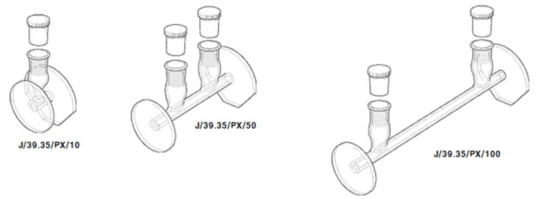

Starna Type 39.35 · 100 mm
100 mm / 1 dm Optical Path를 유지하면서 내경을 4 mm로 줄인 Low-Volume Cell입니다.
Path Length 100 mm / 1 dm
Internal Diameter 4 mm
Nominal Volume 0.980 mL
External Diameter 6 mm
Material PX
시료량이 충분하다면 39.105, 약 1 mL라면 39.35
두 제품 모두 100 mm / 1 dm의 동일한 Optical Path를 사용할 수 있습니다. 따라서 Specific Rotation Method를 유지하면서 Sample Volume만 줄여야 하는 경우에는 39.35가 특히 유용합니다. 사용 중인 Polarimeter의 Cell Holder Diameter도 함께 확인해야 합니다.
JASCO P-Series용 100 mm Replacement Cell
Cylindrical Glass Cell
P/N 1103-1101AJASCO P-Series Polarimeter에서 일반적인 Specific Rotation 측정에 사용하는 Standard 100 mm Cylindrical Glass Cell입니다.
Path Length 100 mm / 1 dm
Volume 약 8.7 mL
Material Glass
Application Standard Polarimetry
Cylindrical Glass Cell
P/N 1103-1105A100 mm Optical Path를 유지하면서 Sample Volume을 줄일 수 있는 3.5 mm Diameter JASCO Polarimeter Cell입니다.
Path Length 100 mm / 1 dm
Volume 약 0.98 mL
Material Glass
Application Low-Volume Polarimetry
JASCO 또는 Starna?
Compatibility Check현재 사용 중인 Cell의 Part Number를 모르거나 JASCO 정품과 Starna Cell 중 어떤 제품을 선택해야 할지 모르는 경우 장비 모델만 알려주시면 됩니다.
Polarimeter Model
Cell Diameter
Path Length
Sample Volume
Temperature Control
온도가 중요하다면 Water-Jacketed Cell을 선택하세요.
Starna Type 39.105/WJ
Optical Rotation은 온도에 따라 달라질 수 있으므로, 시험법에서 온도 조건을 엄격하게 요구하거나 온도 변화에 민감한 시료라면 Constant-Temperature Polarimeter Cell을 검토할 수 있습니다.
Internal Diameter 10 mm
100 mm 8.700 mL
200 mm 18.000 mL
Temperature Control Water Jacket
10 mm와 50 mm는 필요한 경우 선택합니다.
일반적으로 100 mm / 1 dm를 먼저 검토하지만, 시료의 Optical Rotation이 너무 크거나 Method상 다른 Path Length가 필요한 경우 10 mm 또는 50 mm Cell을 선택할 수 있습니다.

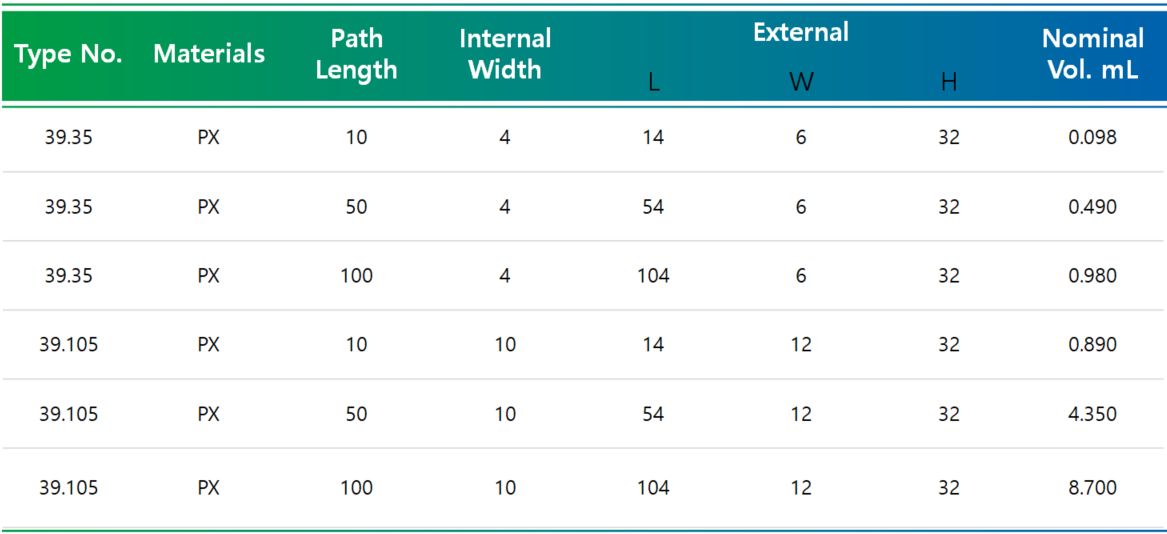

| Type | Path Length | Internal Diameter | Nominal Volume | 사용 목적 |
|---|---|---|---|---|
| Starna 39.35 | 10 mm | 4 mm | 0.098 mL | High Rotation · Very Low Volume |
| Starna 39.35 | 50 mm | 4 mm | 0.490 mL | Low Volume · 0.5 dm |
| Starna 39.35 | 100 mm | 4 mm | 0.980 mL | Low Volume · 1 dm |
| Starna 39.105 | 10 mm | 10 mm | 0.890 mL | Short Path |
| Starna 39.105 | 50 mm | 10 mm | 4.350 mL | Standard · 0.5 dm |
| Starna 39.105 | 100 mm | 10 mm | 8.700 mL | Standard · 1 dm |
기존 JASCO Cell 교체도 가능합니다.
기존 JASCO P-1000 / P-2000 계열에서 사용하는 Cell을 동일 규격으로 교체하려는 경우 장비 모델 또는 기존 Cell 사진을 보내주시면 JASCO 정품과 적용 가능한 Starna Cell을 함께 검토합니다.
JASCO Polarimeter Standard Cell
Standard / Low-Volume Polarimeter Cell
JASCO Cylindrical Glass Cell Lineup
| Part Number | Diameter | Path Length | Approx. Volume | 용도 |
|---|---|---|---|---|
| 1103-1101A | 10.5 mm | 100 mm | 8.7 mL | Standard 1 dm |
| 1103-1136A | 10.5 mm | 50 mm | 4.35 mL | 0.5 dm |
| 1103-1134A | 10.5 mm | 10 mm | 0.89 mL | Short Path |
| 1103-1105A | 3.5 mm | 100 mm | 0.98 mL | Low Volume 1 dm |
| 1103-1106A | 3.5 mm | 50 mm | 0.49 mL | Low Volume 0.5 dm |
| 1103-1133A | 3.5 mm | 10 mm | 0.098 mL | Very Low Volume |
Polarimeter 전용 Cell은 일반 원통형 Cell과 다릅니다.
Polarization Measurement를 고려한 Type 39
Polarimeter는 편광의 회전을 측정하기 때문에 Cell 자체의 Optical Quality가 중요합니다. Starna는 Polarimeter용 Type 39 Cell에 대해 birefringence가 측정 정확도에 영향을 줄 가능성을 줄이기 위한 추가 제조 공정을 적용한다고 안내하고 있습니다. Standard 39.105와 Low-Volume 39.35 모두 Polarimeter 전용으로 구성된 제품군입니다.
실제로는 세 가지만 확인하면 됩니다.
100 mm가 가능한가?
특별한 이유가 없다면 Specific Rotation 측정에서는 먼저 100 mm / 1 dm를 검토합니다.
시료가 얼마나 있는가?
약 9 mL를 사용할 수 있다면 Standard, 약 1 mL만 있다면 Low-Volume Cell을 검토합니다.
온도 제어가 필요한가?
시험법에 Temperature가 지정되어 있다면 Water-Jacket 또는 Peltier Holder를 확인합니다.
Holder에 들어가는가?
Cell 외경과 Polarimeter Holder Dimension을 확인한 후 최종 제품을 결정합니다.
Part Number를 몰라도 필요한 Cell을 찾을 수 있습니다.
- 100 mm / 1 dm Standard Cell부터 확인합니다.
일반적인 Specific Rotation 측정이라면 가장 먼저 Standard 100 mm Cell을 검토합니다. - 시료량이 적다면 Low-Volume Cell을 비교합니다.
동일한 100 mm Optical Path에서도 약 8.7 mL와 약 0.98 mL Cell을 선택할 수 있습니다. - JASCO와 Starna를 함께 검토합니다.
기존 JASCO Cell의 교체가 필요한지, Starna Polarimeter Cell을 적용할 수 있는지 장비 모델을 기준으로 확인합니다. - 온도 제어가 필요한 측정도 대응합니다.
Water-Jacketed Cell 또는 Polarimeter의 Temperature-Controlled Holder 구성을 함께 확인합니다. - 기존 Cell 사진만 있어도 확인 가능합니다.
Part Number를 모르는 경우 Cell 사진, 장비 모델, Path Length를 보내주시면 규격을 검토합니다.
Polarimeter Cell을 찾을 때 가장 많이 확인하는 내용
Polarimeter Cell은 왜 100 mm를 많이 사용하나요?
100 mm Cell인데 시료를 1 mL 정도만 사용할 수 있나요?
일반적인 100 mm Polarimeter Cell의 시료량은 어느 정도인가요?
50 mm나 10 mm Polarimeter Cell도 있나요?
온도 조절이 가능한 Polarimeter Cell도 있나요?
JASCO P-2000에 Starna Cell을 사용할 수 있나요?
현재 사용 중인 Cell의 Part Number를 모릅니다.
가장 빠른 방법은 현재 장비와 필요한 시료량을 알려주시는 것입니다.
제품 번호를 모르셔도 괜찮습니다. 사용 중인 Polarimeter 모델과 100 mm Cell 사용 여부, 필요한 Sample Volume을 알려주시면 Starna 또는 JASCO 제품을 확인해드립니다.
견적 문의 시 확인할 내용
• Polarimeter 제조사 / 모델
• 현재 사용 중인 Cell 또는 사진
• Path Length : 100 / 50 / 10 mm
• 사용 가능한 Sample Volume
• Standard 또는 Low-Volume
• Temperature Control 필요 여부
• 수량
