PROBE RAMAN ACCESSORIES
Fiber Probe & Sampling Options
시료가 있는 위치까지 Raman Measurement를 확장
Remote Measurement · CCD Observation · Reaction Monitoring · Microscope
RMP-500 Series의 가장 큰 특징은 Fiber Optic Probe를 이용한 유연한 Sampling입니다. 시료를 Spectrometer 내부로 가져오는 대신 Probe를 측정 대상에 접근시켜 대형 시료, 고정된 구조물 및 Reaction System까지 Raman Measurement를 확장할 수 있습니다.
측정 목적에 따라 Camera Observation, Long Working Distance Objective, 다양한 Fiber Length, Reaction Monitoring Probe 및 Microscope System을 구성할 수 있습니다.
Fiber Probe · Camera Observation · Long Working Distance · Reaction Monitoring · Custom Sampling
FLEXIBLE SAMPLING
RMP는 시료에 맞춰 Measurement System을 구성합니다.
Microscope에서 Remote Probe까지
Raman 분석 대상은 작은 Particle부터 대형 구조물, Reaction Vessel 및 생산 공정까지 매우 다양합니다. RMP Series는 Fiber Optic을 기반으로 측정 위치와 목적에 맞는 Sampling Configuration을 구성할 수 있습니다.
- Remote Measurement: Spectrometer와 떨어진 위치의 시료 측정
- Visual Targeting: CCD Camera를 이용하여 측정 위치 확인
- Reaction Monitoring: 반응 중 Raman Spectrum 변화를 실시간으로 추적
- Microscopic Measurement: Microscope와 Probe Raman을 결합한 미세 영역 분석
SELECTION GUIDE
어떤 Sampling Configuration이 필요한가요?
시료의 크기, 측정 거리, 온도 및 화학 환경, 측정 위치 확인 여부에 따라 적합한 Probe 구성이 달라집니다.
01
일반 Remote Measurement
장비 내부에 넣기 어려운 대형 또는 고정 시료
→ Fiber Optic Probe
02
측정 위치 확인
시료 표면을 직접 관찰하면서 측정 위치를 지정
→ CCD Camera Probe
03
반응 과정 Monitoring
Reaction Vessel에서 시간에 따른 Raman 변화 추적
→ Reaction Monitoring Probe
04
긴 측정 거리
Spectrometer와 시료 사이의 거리를 확보해야 하는 경우
→ Extended Fiber Cable
05
미세 시료 분석
Particle, Defect 및 작은 영역을 관찰하면서 측정
→ Microscope Configuration
06
특수 Sample Geometry
Macro Sample, Inverted Geometry 또는 특수 Holder가 필요한 경우
→ Custom Sampling System
FIBER OPTIC PROBE

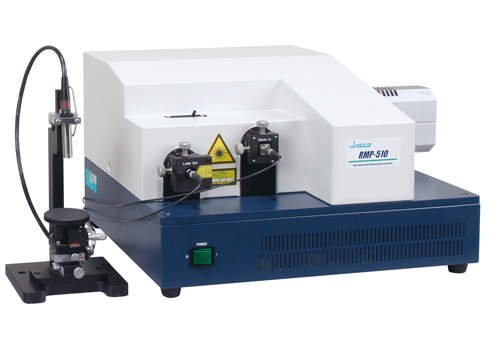

1. Fiber Probe & CCD Sample Observation
Fiber Optic Probe는 RMP Series의 핵심 Sampling Interface입니다. Laser를 Fiber를 통해 Probe까지 전달하고, 시료에서 발생한 Raman Scattering을 다시 Spectrometer로 전달합니다.
Probe에 구성되는 CCD Camera를 이용하면 측정 대상의 표면을 PC 화면에서 관찰하면서 실제 Raman 측정 위치를 확인할 수 있습니다.
따라서 별도의 Sample Preparation 없이 대형 Solid, 구조물 또는 특정 표면 위치를 직접 측정하는 Remote Raman Analysis에 적합합니다.
REACTION MONITORING
2. Reaction Monitoring Probe
반응 과정에서 화학 구조 변화를 실시간으로 추적
RMP Series는 Fiber Probe를 Reaction System에 접근시켜 시간에 따른 Raman Spectrum 변화를 측정하는 Reaction Monitoring System으로 구성할 수 있습니다.
JASCO에서는 측정 환경에 따라 Immersion Type, High-Temperature Type, Corrosion-Resistant Type 등의 Reaction Monitoring Probe Configuration을 안내하고 있습니다.
Possible Measurement Environment
Liquid Reaction · High Temperature · Corrosive Environment · Reaction Vessel · Process Monitoring
※ Probe의 재질, 온도 범위, 내화학성 및 적용 가능한 Laser Wavelength는 실제 실험 조건에 따라 별도 확인이 필요합니다.
PROBE OPTICS
3. Objective & Fiber Length Options
시료와 Probe 사이의 Working Distance 및 Spectrometer와 측정 위치 사이의 거리에 맞춰 Objective와 Fiber를 선택할 수 있습니다.
| Option |
Description |
Configuration |
| Long Distance Objective |
Probe와 Sample 사이의 Working Distance를 확보하면서 Raman Measurement를 수행합니다. |
20×
Option: 50× / 100× |
| Optical Fiber |
측정 대상과 Spectrometer 사이의 거리에 따라 Fiber Length를 선택할 수 있습니다. |
1 m
Option: 3 / 5 / 10 m |
| CCD Observation |
측정 대상 표면과 Raman Measurement Position을 Camera로 확인할 수 있습니다. |
CCD Video Camera |
| Probe Stage |
작은 Sample을 정밀하게 위치시키기 위한 Manual XYZ Stage Configuration입니다. |
Manual XYZ |
※ Objective 및 Probe Optics는 RMP-510 / 520 / 530의 Laser Wavelength와 System Configuration에 따라 달라질 수 있습니다.
MICROSCOPE SYSTEM

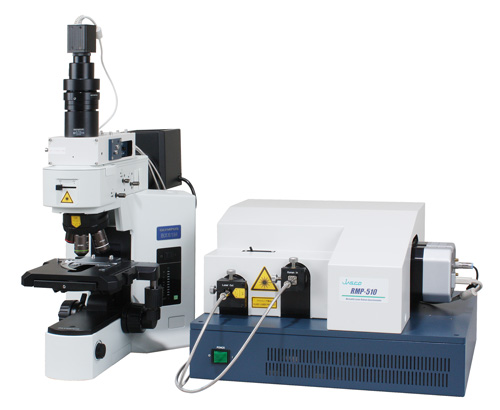

4. Microscopic Raman Configuration
RMP Series는 Fiber Probe를 외부 시료에 사용하는 것뿐 아니라 Microscope Configuration으로 구성하여 작은 영역의 Raman 측정에도 활용할 수 있습니다.
Microscope를 이용하면 Laser Beam을 작은 영역에 Focus하여 Particle, Foreign Material, Defect 및 미세 영역의 Raman Spectrum을 측정할 수 있습니다.
즉, 동일한 RMP Platform에서 Microscopic Measurement와 Remote Probe Measurement를 실험 목적에 따라 유연하게 구성할 수 있습니다.
FLEXIBLE SYSTEM
5. Spectrometer와 Sampling System의 유연한 연결
RMP-500 Series는 Compact Raman Spectrometer와 다양한 Sampling Optics를 Fiber로 연결하는 구조를 이용합니다.
이러한 구조는 시료 형태에 따라 Raman Measurement Head를 변경하거나 측정 위치를 이동시키는 데 유리하며, Laboratory Measurement부터 Remote 및 Process Measurement까지 하나의 Platform으로 확장할 수 있습니다.
CUSTOM SAMPLING
6. Specialized & Custom Sampling Systems
일반적인 Fiber Probe 및 Microscope 이외에도 시료 형상과 Application에 따라 Specialized Sampling System을 구성할 수 있습니다.
Macro Sample Chamber
Microscope Stage에 올리기 어려운 큰 Solid, Powder 및 다양한 형상의 시료를 위한 Macro Measurement Configuration
Inverted Microscope
Sample Geometry 또는 실험 구성에 따라 Inverted Microscope 방식의 Raman Measurement System 구성
On-site / Integrated System
Production Line이나 실제 현장에서 Raman Measurement를 수행하기 위한 System Integration
Custom Sample Chamber
특수 형상의 Sample, Holder 및 Measurement Environment에 맞춘 Custom Sampling Configuration
QUICK SELECTION
측정 목적별 Sampling Guide
| Measurement |
Recommended Configuration |
Purpose |
| 대형 / 고정 시료 |
Fiber Optic Probe |
Sample을 이동하지 않고 Remote Raman 측정 |
| 측정 위치 확인 |
CCD Camera Probe |
Sample Image를 확인하면서 Targeting |
| Reaction Monitoring |
Reaction Probe |
시간에 따른 Chemical Structure 변화 추적 |
| 장거리 Remote Measurement |
Extended Fiber |
Spectrometer와 Sample 사이 거리 확보 |
| 미세 영역 / Particle |
Microscope System |
작은 영역에 Laser를 Focus하여 Raman 분석 |
| 특수 Sample Geometry |
Custom Sampling System |
Macro / Inverted / Dedicated Chamber 구성 |
어떤 Fiber Probe를 선택해야 할지 고민되시나요?
시료의 형태, 측정 거리, 온도, Chemical Environment 및 필요한 Laser Wavelength를 알려주시면 RMP-510 / 520 / 530에 적합한 Probe Raman Sampling Configuration을 검토해드립니다.
Probe Raman 구성 문의 →
