UV Cell을 찾으신다면
먼저 10 mm Quartz Cell부터 확인하세요.
UV-Vis Spectrophotometer에서 가장 일반적으로 사용하는 Cell은 10 mm Optical Path의 Rectangular Quartz Cell입니다. Blank와 Sample을 함께 운용하거나 교체용 Cell을 구매하는 경우 2개 단위로 필요한 경우도 많습니다. TS Science는 Starna Quartz Cuvette를 중심으로 JASCO 정품 Cell, Short Path, Long Path 및 Micro / Low-Volume Cell까지 측정 조건에 맞춰 제공합니다.
UV Cell · UV-Vis Cell · Quartz Cuvette · 석영 셀 · UV 큐벳 · 10mm Quartz Cell · 10mm UV Cell · 1mm Quartz Cell · 50mm Cell · 100mm Cell · Micro Cuvette · Starna Cuvette · JASCO Cell
가장 많이 사용하는 규격부터 선택하세요.
일반적인 UV-Vis 측정이라면 먼저 10 mm Cell을 확인하고, 흡광도와 시료량에 따라 Short Path, Long Path 또는 Micro Cell로 변경하는 방식이 가장 간단합니다.
10 mm Quartz Cell
대부분의 UV-Vis 정량 및 Spectrum 측정에서 가장 먼저 선택하는 Standard Path Length입니다.
10 mm · 2 Cells
Blank와 Sample을 각각 운용하거나 동일 규격 Cell을 한 쌍으로 필요한 경우 2개 구성으로 견적할 수 있습니다.
1 / 2 / 5 mm Short Path
농도를 낮추기 어렵거나 흡광도가 높은 시료에서는 짧은 Optical Path를 검토합니다.
50 / 100 mm Long Path
저농도 시료 또는 작은 Absorbance를 더 크게 측정하고 싶은 경우 Long Path Cell을 검토합니다.
10 mm Quartz Cell · UV-Vis의 기본 규격
Starna Type 1 · Quartz · 10 mm
일반적인 UV-Visible Spectrophotometer에 사용하는 Standard Rectangular Quartz Cuvette입니다. 10 mm Cell은 국제적으로 널리 사용되는 기본 형상으로, 대부분의 Standard Cell Holder에서 사용할 수 있습니다.
Material Spectrosil Quartz (Q)
Usable Wavelength 190–2700 nm
Path Length 10 mm
Nominal Volume 3.5 mL
Internal Width 10 mm
External Size 12.5 × 12.5 × 45 mm
Windows Two polished windows
Blank와 Sample용으로 2개가 필요하신가요?
10 mm Quartz Cell을 두 개 사용하려는 경우 동일 규격 2 pcs 구성으로 문의하시면 됩니다. Starna는 Cell의 Window Parallelism, Flatness와 Path Length를 높은 공차로 관리하고 있으며, 동일 규격 Cell 간 광학적 편차를 줄이도록 제조합니다.
흡광도에 따라 Path Length를 바꾸세요.
Short Path
흡광도가 높은 시료, 고농도 Sample 측정에 적합합니다.
Standard
일반적인 UV-Vis 정량 및 Spectrum 측정의 기본 규격입니다.
Intermediate
10 mm보다 조금 더 긴 Optical Path가 필요할 때 검토합니다.
Long Path
저농도 또는 낮은 Absorbance의 민감도 향상에 사용합니다.

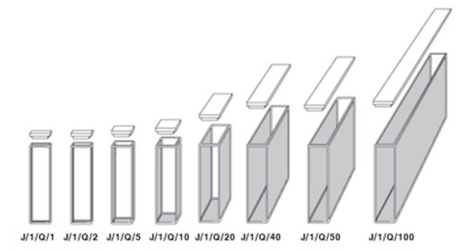

Standard Cell부터 Short / Long Path까지 하나의 Type에서 선택
Starna Type 1 Standard Rectangular Cell은 여러 Path Length와 Quartz Material을 선택할 수 있어 일반 UV-Vis 측정부터 Short / Long Path 응용까지 폭넓게 사용할 수 있습니다.
Type 1 · Quartz · 10 mm
Standard Rectangular Quartz Cuvette일반적인 UV-Vis Spectrophotometer에서 가장 우선적으로 검토할 Standard Quartz Cell입니다.
Path Length 10 mm
Nominal Volume 3.5 mL
Wavelength 190–2700 nm
Windows Two polished
Type 1 · Quartz · 1 mm
High Absorbance / Concentrated Sample10 mm Cell에서 Absorbance가 너무 높아 농도를 낮추기 어려운 경우 사용할 수 있는 Short Path Quartz Cell입니다.
Path Length 1 mm
Nominal Volume 0.4 mL
Internal Width 10 mm
Note Holder Spacer 확인
Type 1 · 50 / 100 mm
Low Concentration / Low Absorbance낮은 농도에서 작은 Absorbance를 더 크게 확보해야 하는 경우 사용하는 Long Path Rectangular Quartz Cell입니다.
100 mm Nominal Volume 35.0 mL
Material Q option
Holder Long Path Holder 확인 필요

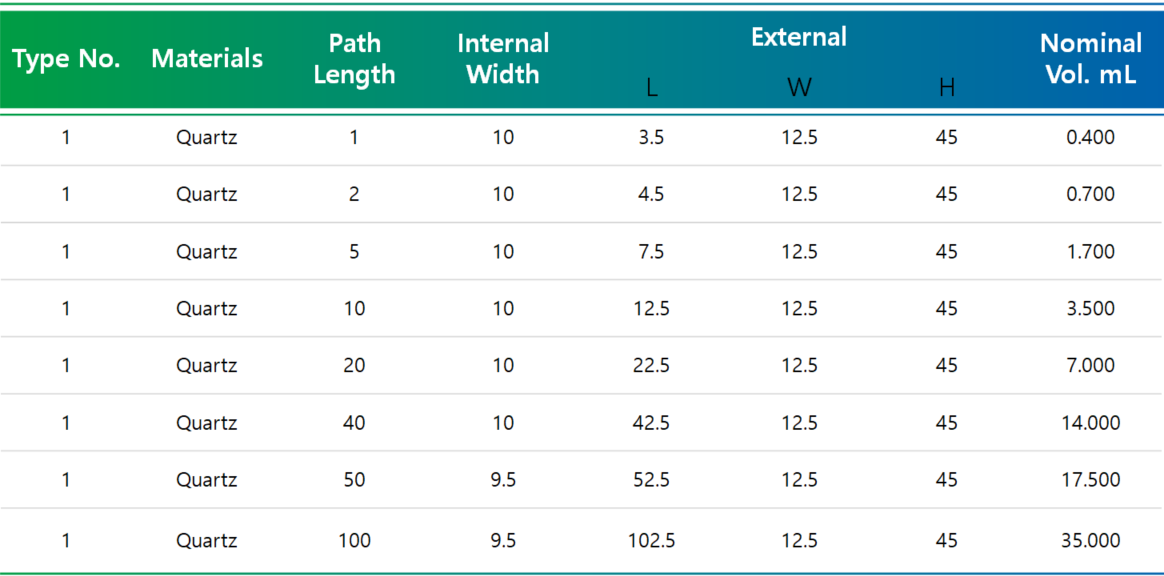

Starna Type 1 Quartz Cell 빠른 선택
| Path Length | Nominal Volume | 주요 용도 | 선택 포인트 |
|---|---|---|---|
| 1 mm | 0.4 mL | High Absorbance | Spacer / Holder 확인 |
| 2 mm | 0.7 mL | Short Path | 고농도 Sample |
| 5 mm | 1.7 mL | Medium Short Path | 10 mm 대비 Absorbance 감소 |
| 10 mm | 3.5 mL | Standard UV-Vis | 가장 먼저 검토 |
| 20 mm | 7.0 mL | Longer Path | 저흡광도 |
| 50 mm | 17.5 mL | Low Concentration | Long Path Holder 확인 |
| 100 mm | 35.0 mL | Very Low Concentration | Long Path Holder 확인 |
10 mm Path는 유지하고 Sample Volume만 줄이고 싶다면
시료량이 부족한 경우 무조건 Short Path를 선택할 필요는 없습니다. 10 mm Optical Path를 유지하면서 내부 폭을 줄인 Micro Quartz Cell을 사용할 수 있습니다.

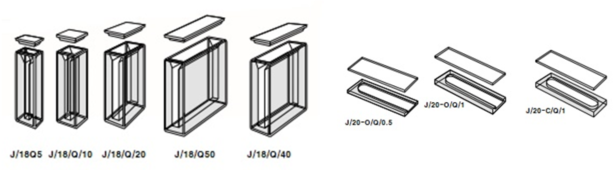

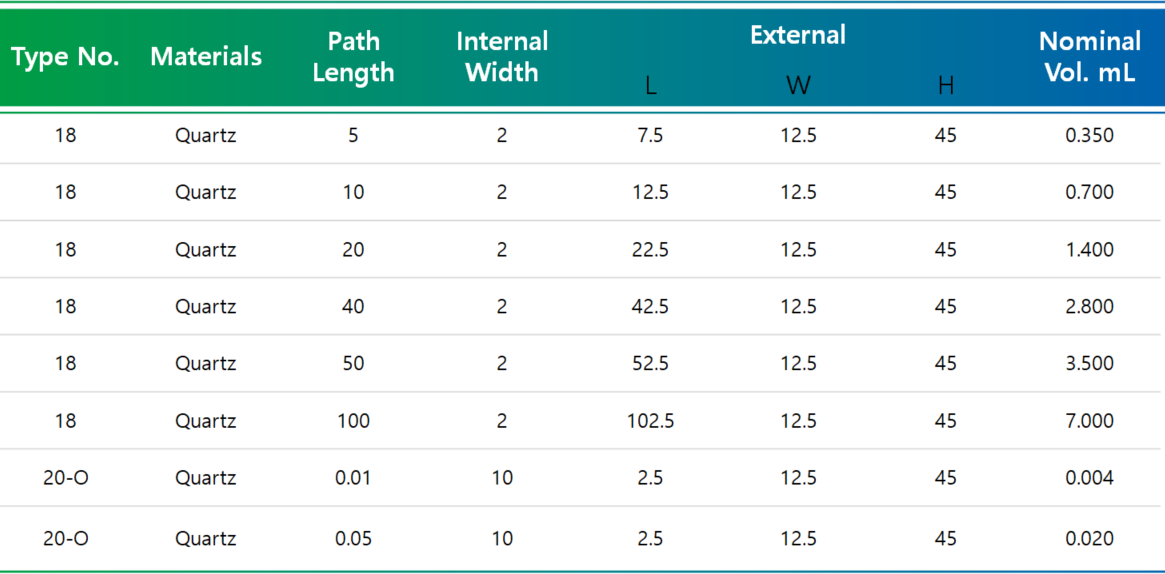

Type 18 · Micro Quartz Cell
10 mm Path · Low VolumeStandard 10 mm Cell보다 내부 폭을 줄여 Optical Path는 10 mm로 유지하면서 필요 Sample Volume을 낮춘 Micro Cell입니다.
Path Length 10 mm
Internal Width 2 mm
Nominal Volume 0.700 mL
Closure PTFE Cover
Type 28 · Micro Quartz Cell
PTFE Stopper · Liquid-TightType 18과 같은 Micro geometry를 사용하면서 PTFE Stopper를 이용해 보다 밀폐된 구성이 필요한 경우 검토할 수 있습니다.
Path Length 10 mm
Internal Width 2 mm
Nominal Volume 0.700 mL
Closure PTFE Stopper
Micro / Semi-Micro Selection
Beam Height · Volume · HolderMicro Cell은 단순 Sample Volume뿐 아니라 Spectrophotometer의 Beam Height, Beam Width 및 Cell Holder 구조를 확인해야 합니다.
UV-Vis Model
Minimum Sample Volume
Beam Height
Path Length
Stopper 필요 여부
JASCO V-Series용 정품 Quartz Cell
기존 JASCO V-Series에서 사용하던 Cell을 동일한 JASCO Part Number로 교체해야 하거나 현재 Holder와의 호환성이 중요한 경우 JASCO 정품 Quartz Cell도 함께 제공합니다.
JASCO Rectangular Quartz Cell
JASCO Micro / Semi-Micro Quartz Cell
Rectangular Quartz Cell · 10 mm
P/N 1103-4004JASCO UV-Vis/NIR Spectrophotometer용 Standard 10 mm Spectrosil Quartz Cell입니다.
Material Spectrosil Quartz
Wavelength 190–2700 nm
Closure Lid
2 / 5 mm Quartz Cell
1103-4002 · 1103-400310 mm Cell에서 흡광도가 지나치게 높은 Sample을 측정해야 할 때 사용할 수 있는 JASCO Short-Path Quartz Cells입니다.
1103-4003 5 mm
Material Spectrosil Quartz
Wavelength 190–2700 nm
20 / 50 / 100 mm Quartz Cell
1103-4005 · 4006 · 4007낮은 농도 또는 작은 Absorbance를 측정하기 위한 JASCO Long-Path Spectrosil Quartz Cells입니다.
1103-4006 50 mm
1103-4007 100 mm
Holder LSE-701 등 호환 확인

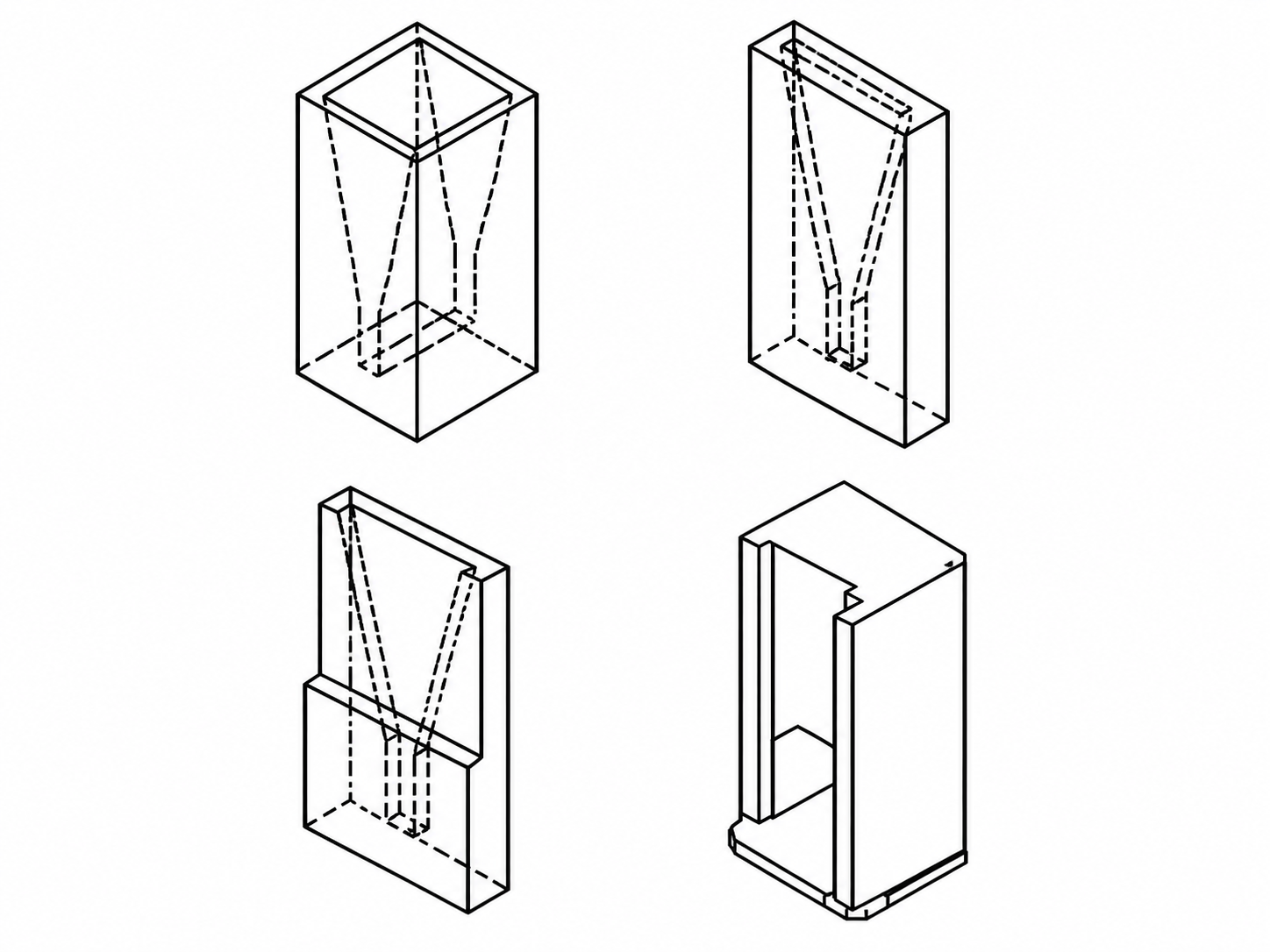

JASCO Micro / Semi-Micro Cell
Micro Quartz Cell · 2 × 10 mm
P/N 1103-0037시료량을 줄이면서 10 mm Optical Path를 유지하기 위한 JASCO Micro Rectangular Quartz Cell입니다.
Path Length 10 mm
Material Spectrosil Quartz
Wavelength 190–2700 nm
Semi-Micro Quartz Cell · 4 × 10 mm
P/N 1103-0039Standard와 Micro Cell의 중간 Sample Volume이 필요한 경우 사용할 수 있는 Semi-Micro Quartz Cell입니다.
Path Length 10 mm
Material Spectrosil Quartz
Wavelength 190–2700 nm
Micro Quartz Black Cell
P/N 1103-0040불필요한 Stray Light와 주변 광의 영향을 줄이기 위해 Black Wall 구조가 필요한 Micro 측정에 검토할 수 있습니다.
Path Length 10 mm
Material Spectrosil Quartz
Body Black Wall
50 / 100 mm Cell은 Holder 호환성을 확인하세요.
JASCO LSE-701 Long Path Cell Holder
JASCO V-700 Series에서 Long Path Rectangular Cell을 사용할 경우 LSE-701과 같은 전용 Holder를 사용할 수 있습니다. Sample과 Reference 측에 동일 Path Length Cell을 설치할 수 있습니다.
10 / 20 / 50 / 100 mm
Maximum Path Length 100 mm
Application Low Concentration · Low Absorbance
UV Cell은 세 가지부터 확인하면 됩니다.
10 mm로 측정 가능한가?
특별한 조건이 없다면 먼저 Standard 10 mm Quartz Cell을 검토합니다.
Absorbance가 너무 높은가?
고농도 시료라면 1 / 2 / 5 mm Short Path Cell을 검토합니다.
Sample Volume이 부족한가?
10 mm Path를 유지해야 한다면 Micro / Semi-Micro Cell을 선택합니다.
Absorbance가 너무 작은가?
저농도 시료라면 50 / 100 mm Long Path를 검토할 수 있습니다.
UV Cell은 단순히 “석영으로 만들어졌는가”만 보면 안 됩니다.
Optical Quality와 Path Length Accuracy
Starna는 Quartz Cell의 Window Parallelism, Window Flatness 및 Path Length Tolerance를 관리하며 Cell을 열만으로 완전 융착하는 fully fused construction을 사용합니다. 일반 Quartz Cell의 경우 0.5–100 mm Path Length에서 ±0.01 mm 수준의 Path Length tolerance를 명시하고 있습니다.
“Quartz Cell 주세요”에서 끝내지 않습니다.
- 먼저 10 mm Standard Cell이 맞는지 확인합니다.
일반적인 UV-Vis 측정이라면 가장 먼저 Standard 10 mm Quartz Cell을 검토합니다. - Starna와 JASCO를 함께 제공합니다.
범용 Cuvette을 찾는 경우 Starna, 기존 JASCO Cell 교체가 필요한 경우 JASCO Part Number를 함께 검토할 수 있습니다. - Path Length를 Absorbance에 맞춰 선택합니다.
고흡광도 시료에는 Short Path, 저흡광도 시료에는 Long Path를 검토합니다. - Sample Volume이 부족하면 Micro Cell을 확인합니다.
Optical Path를 유지하면서 내부 폭을 줄여 Sample Volume을 낮출 수 있습니다. - 장비 Holder 호환성까지 확인합니다.
1 mm Short Path, Micro 또는 50/100 mm Long Path Cell은 현재 Holder와의 호환성을 함께 확인합니다.
UV Cell을 구매할 때 자주 묻는 질문
일반적인 UV-Vis 측정에는 어떤 Cell을 사면 되나요?
10 mm Quartz Cell을 2개 구매할 수 있나요?
Quartz Cell과 Glass Cell의 차이는 무엇인가요?
흡광도가 너무 높아서 측정이 어렵습니다.
시료가 1 mL도 안 됩니다.
50 mm나 100 mm Cell은 언제 사용하나요?
JASCO가 아닌 UV-Vis 장비에도 Starna Cell을 사용할 수 있나요?
Part Number를 모르셔도 괜찮습니다.
사용 중인 UV-Vis 모델과 필요한 Path Length, Sample Volume을 알려주시면 Starna 또는 JASCO Quartz Cell 중 적합한 제품을 확인해드립니다.
견적 문의 시 아래 내용을 알려주세요.
• UV-Vis 제조사 / 모델
• 필요한 Path Length : 1 / 2 / 5 / 10 / 20 / 50 / 100 mm
• 수량 : 1 pc / 2 pcs / 기타
• 측정 파장 범위
• 사용 가능한 Sample Volume
• Micro / Long Path 여부
• 현재 사용 중인 Cell 또는 사진
