광학 렌즈, 디스플레이의 반사 방지(AR) 코팅, 반도체 웨이퍼 및 신소재 연구에 필수적인 절대 반사율(Absolute Reflectance) 측정 액세서리입니다. 기준 거울(Reference mirror)의 노후화에 영향을 받는 '상대 반사'와 달리, 광원 자체를 100%로 설정하여 시료의 순수한 반사율을 오차 없이 완벽하게 측정합니다. 구동 방식에 따라 동기형(Synchronous), 비동기형(Asynchronous), 자동화형(Automated) 시스템을 제공합니다.

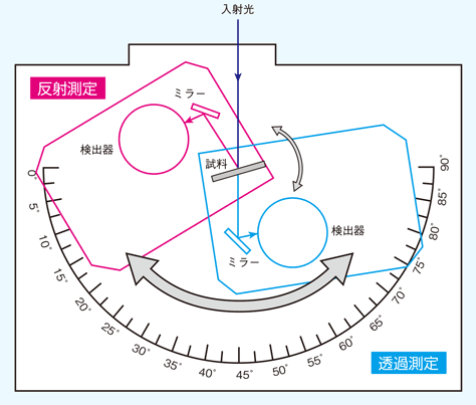

절대 반사는 측정 전 검출기(Detector)를 광원과 일직선상에 놓아 입사광을 직접 받아 100% 베이스라인을 측정합니다. 이후 시료를 원하는 입사각(θ)으로 회전시키고, 검출기는 빛이 반사되는 위치(2θ)로 회전시켜 반사된 빛의 양을 측정합니다. 이 V-N 광학계 방식을 통해 외부 요인의 간섭 없는 시료 고유의 '절대 반사율'을 얻을 수 있습니다.
시료의 회전각도(θ)에 맞춰 검출기가 항상 반사각(2θ) 위치로 기어에 의해 물리적으로 연동(동기화)되어 움직이는 시스템입니다. 가장 표준적인 형태의 절대 반사 측정 방식입니다.
| Synchronous Absolute Reflectance | |||
| Model | ARV-913 (UV-Vis) | ARN-914 (UV-Vis-NIR) | ARN-915i (UV-Vis-NIR) |
|---|---|---|---|
| Compatible Base Unit | V-750 / V-760 | V-770 (PbS 검출기) | V-780 (InGaAs 검출기) |
| Incident Angle Range | 5° ~ 60° | ||
| Movement Type | 시료와 검출기 연동 이동 (θ / 2θ 물리적 연동) | ||
| Angle Setting | 2.5° step Manual | ||
시료의 회전과 검출기의 회전을 독립적으로(비동기) 설정할 수 있는 시스템입니다. 반사율뿐만 아니라 임의의 각도에서의 투과율 측정, 산란광 분석 등 다목적 광학 특성 연구에 적합합니다.
| Asynchronous Absolute Reflectance | |||
| Model | ARSV-916 (UV-Vis) | ARSN-917 (UV-Vis-NIR) | ARSN-918i (UV-Vis-NIR) |
|---|---|---|---|
| Compatible Base Unit | V-750 / V-760 | V-770 (PbS 검출기) | V-780 (InGaAs 검출기) |
| Incident Angle Range | 5° ~ 60° | ||
| Movement Type | 시료 및 검출기 독립 설정 (수동 조작) | ||
| Angle Setting |
Sample stage : 0.1° step Manual Detector stage : 1° step Manual |
||

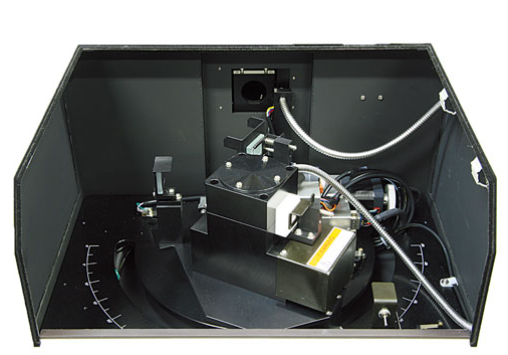

모터를 통해 각도를 PC 소프트웨어로 제어하는 최고급 자동화 시스템입니다. 설정한 각도 스텝에 따라 입사각을 자동으로 변경하며 연속 측정할 수 있어, 파장(Wavelength)과 각도(Angle)에 따른 반사율/투과율 3D 데이터를 손쉽게 도출합니다.
| Automated Absolute Reflectance | |||
| Model | ARMV-919 (UV-Vis) | ARMN-920 (UV-Vis-NIR) | ARMN-921i (UV-Vis-NIR) |
|---|---|---|---|
| Compatible Base Unit | V-750 / V-760 | V-770 (PbS 검출기) | V-780 (InGaAs 검출기) |
| Incident Angle Range | 5° ~ 60° | ||
| Movement Type | 소프트웨어 자동 제어(Motorized) | ||
| Key Feature | 파장 vs 각도 3D 매핑 | ||
| Angle Setting | 0.1° step Automatic | ||
TS Science는 JASCO의 정품 액세서리에 대한 전문적인 기술 지원을 제공합니다. 편광(Polarizer) 필터 추가 옵션이나 코팅막/렌즈 특성 분석 등 고도화된 측정이 필요하시다면 언제든 기술영업부로 문의해 주십시오.
