표면이 거친 분말(Powder), 알약, 직물, 불투명한 플라스틱 등의 시료는 빛을 받으면 사방으로 흩어지는 산란광(Scattered Light)을 발생시킵니다. 일반적인 홀더로는 이 산란광을 모두 검출기로 모을 수 없기 때문에 적분구(Integrating Sphere)가 반드시 필요합니다. JASCO는 범용 60mm 사이즈부터 고정밀 150mm, 파우더용 수평 측정형, 온도 조절형, 광섬유 프로브까지 업계 최고 수준의 다양한 확산 반사/투과 솔루션을 제공합니다.

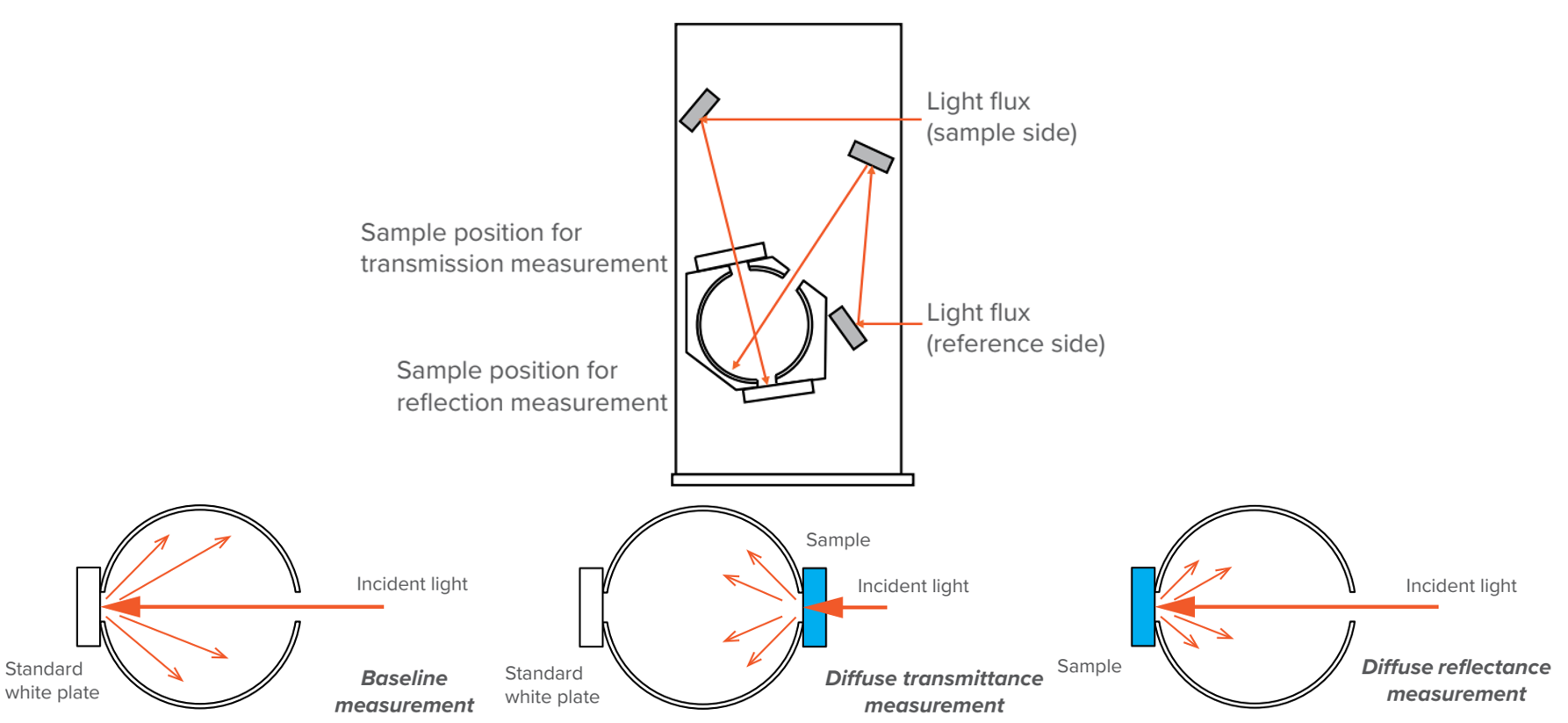

적분구를 이용한 측정은 BaSO4이나 Spectralon®과 같이 빛을 거의 100% 반사하는 '표준 백색판(Reference White Plate)'을 기준으로 삼습니다. 먼저 백색판에서 반사된 빛의 양을 100% 베이스라인으로 설정하고, 이에 대비하여 실제 시료가 빛을 얼마나 반사하는지 비율을 측정하는 방식을 '상대 반사율'이라고 합니다.
가장 널리 사용되는 기본 적분구입니다. 60mm는 일상적인 품질 관리 및 연구에 적합하며, 150mm는 국제 측정 표준(CIE, ASTM)에 부합하는 최고의 광학적 정밀도와 색차 측정 데이터를 제공합니다.
| Standard Integrating Spheres | ||
| Sphere Size | 60 mm (범용형) | 150 mm (고정밀형) |
|---|---|---|
| V-750 / V-760 (UV-Vis) | ISV-922 ( 측정 범위 200-870nm ) | ILV-924 ( 측정 범위 220-850nm ) |
| V-770 (UV-Vis-NIR / PbS) | ISN-923 ( 측정 범위 200-2,500nm ) | ILN-925 ( 측정 범위 220-2,200nm ) |
| V-780 (UV-Vis-NIR / InGaAs) | ISN-901i ( 측정 범위 200-1,600nm ) | ILN-902i ( 측정 범위 220-1,600nm ) |
| Key Features | 빠르고 간편한 범용 투과/반사 측정 (컴팩트한 디자인) |
개구부 비율(Port fraction) 최소화로 최고의 정밀도 및 색채 분석 특화 |
흘러내리기 쉬운 분말(Powder)이나 페트리디쉬에 담긴 탁한 액체 시료를 쏟아지지 않게 눕혀서 측정할 수 있는 수평형 모델과 보석류, 특수형태 시료를 위한 전용 적분구입니다.

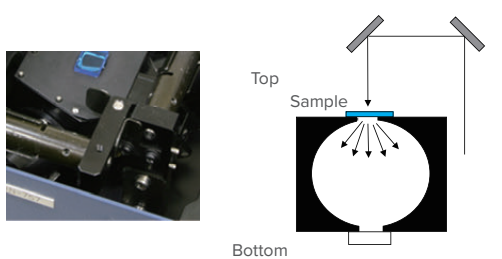

(수평형 모델의 경우 아래의 방법처럼 측정을 진행합니다)
| Horizontal & Dedicated Spheres | ||
| Model Series | PIV-756 / PIN-757 / PIN-903i | IJV-726 / IJN-727 / IJN-904i |
|---|---|---|
| Type | Horizontal Sampling (수평형 적분구) | Dedicated Spheres (특수 목적형) |
| Sampling Method | 시료를 적분구 상단에 수평으로 눕혀서 배치 | 특정 형태 시료 거치 (보석 등) |
| Target Application | 미세 파우더, 점성 액체, 페트리디쉬 시료 | 특수형태 고체, 귀금속/보석 비파괴 분석 |
| Sample Size |
Min 3 mm dia Max 50(H) x 50(W) x 2(T) mm (Reflectance) 30(H) x 30(W) x 10(t) mm (Transmittance) |
Min 2 mm dia, Max 30 mm dia |

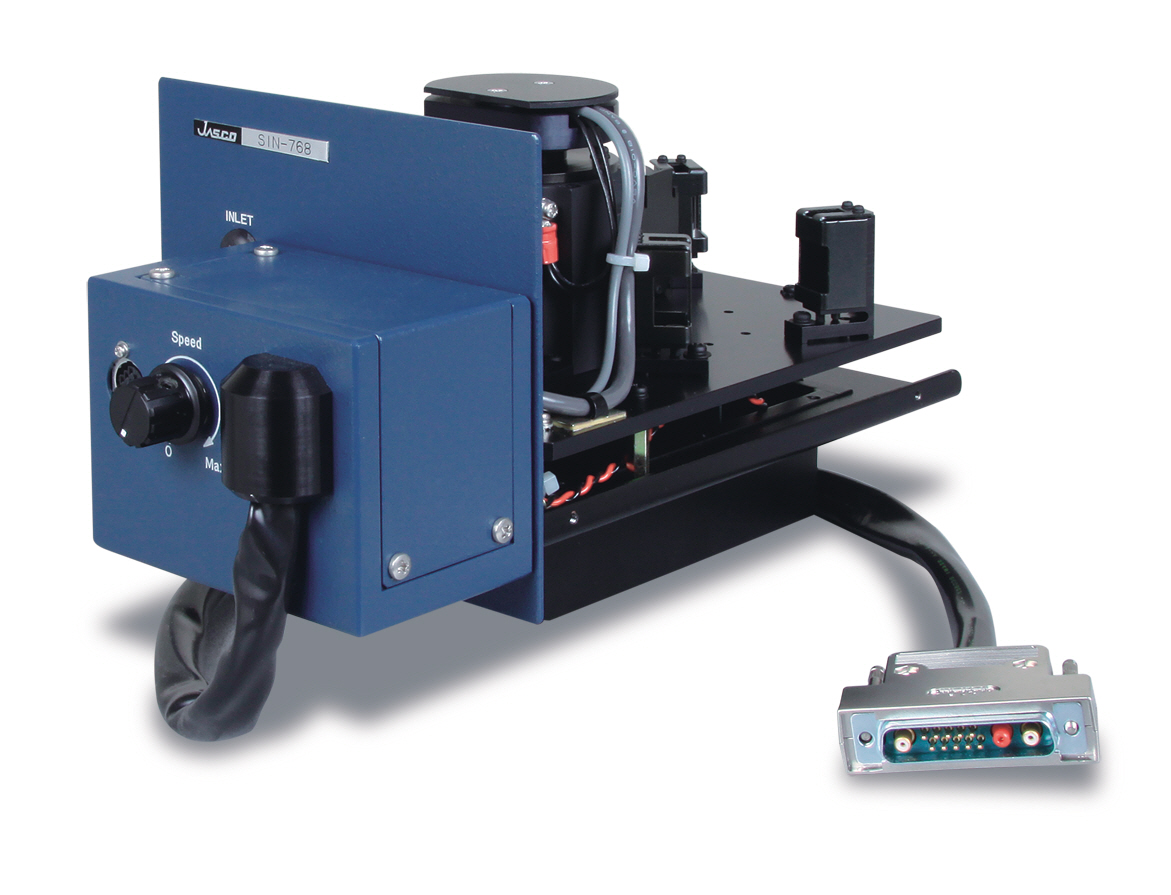

Stirrer가 적분구에 내장된 모델입니다. 점도가 강한 Sample들을 stirrering하며 측정할 수 있습니다.
| Thermostatted Integrating Spheres | ||
| Model Series | SIV-767 (UV-Vis) | SIN-768 (UV-Vis-NIR) |
|---|---|---|
| Base Unit | V-750 / V-760 | V-770 |
| Measurement Range | 250-800 nm | 250-2500 nm |
크기가 너무 커서 장비(Sample compartment) 내부에 넣을 수 없는 대형 시료나, 생산 라인(In-line)에서 직접 반사/투과율을 측정해야 할 때 사용하는 원격형 액세서리입니다.
| Remote & Optical Fiber Accessories | ||
| Model Series | HISV-728 / HISN-729 | OFV-624B/625B & OFN-626B/627B |
|---|---|---|
| Type | Portable Integrating Sphere (이동형 원격 적분구) |
Optical Fiber Probe (광섬유 프로브) (1m or 2m) |
| Application | 대형 디스플레이 패널, 자동차 차체 등 샘플룸에 들어가지 않는 대형 시료의 반사율 측정 | 외부 반응기 내부의 투과/반사 모니터링, 비파괴 원격 측정 |
TS Science는 JASCO의 정품 액세서리에 대한 전문적인 기술 지원을 제공합니다. 시료의 특성(파우더, 탁한 액체, 대형 크기)에 가장 적합한 적분구 및 액세서리 구성이 필요하시다면 언제든 기술영업부로 문의해 주십시오.
