Semiconductor Process Gas Analysis | 반도체 공정 가스 분석의 완성 : 실시간 In-situ 배기가스 모니터링
In-situ & Online Extractive FTIR Monitoring for Semiconductor Process Exhaust반도체 공정(CVD·Etching) 배기가스 내 다성분 유해가스와 미지 부산물을 실시간으로 동시 정성·정량하는 최첨단 모니터링 시스템입니다. 고도화된 반도체 증착 및 식각 공정, 눈에 보이지 않는 미세한 가스 조성 변화가 공정 안정성과 수율을 결정짓습니다. 복잡하게 얽힌 다성분 유해가스부터 찰나에 생성되는 미지 부산물까지 완벽하게 추적하는 JASCO 초고분해능 진공 FTIR 기술의 완벽한 실시간 가스 모니터링 솔루션을 지금 확인해 보세요.
왜 In-situ & Online Extractive FTIR Monitoring이 필수적인가?
반도체 공정 배기가스는 여러 화학 성분이 동시에 혼재하며, 공정 전환 또는 Plasma ON/OFF에 따라 조성이 1초 단위로 빠르게 달라집니다. FTIR은 각 분자의 고유한 적외선 흡수 스펙트럼(지문 영역)을 이용하므로 별도의 전처리나 분리 과정 없이 유해가스와 부산물을 즉각적으로 확인할 수 있습니다.
- 1. 다성분 동시 분석 (Multi-Component Analysis): 불소계 공정가스, 산성가스, CVD 원료 및 혼합 반응 부산물을 단 한 번의 스캔으로 정성·정량합니다.
- 2. 공정 단계별 실시간 농도 추적: 가스 주입, Plasma 점화, 증착, 식각 및 Chamber Cleaning 전체 시퀀스의 농도 변화를 끊김 없이 연속 기록합니다.
- 3. 스크러버(Abatement) 성능 효율 평가: 유해가스 처리장치 전단과 후단의 가스 농도를 비교 분석하여 개별 가스별 제거 효율을 정확히 평가합니다.
- 4. 미지 부산물 탐색: 예상하지 못한 흡수피크를 스펙트럼 라이브러리와 대조하여 새로운 공정 부산물의 후보 성분을 특정합니다.
Online Extractive 분석 공정 흐름도
In-let Port를 통해 공정 배관 내부의 배기가스 일부를 Sampling Probe와 Pump로 추출하여 FTIR Gas Cell로 연속 이송하는 방식입니다. 공정 가스의 응축과 배관 흡착으로 인한 오차를 없애기 위해 Sampling Line과 Gas Cell을 고온으로 가열(Heated)하여 분석의 신뢰성을 극대화합니다.
Core Capabilities of JASCO FTIR Gas Monitoring
| 경쟁력을 압도하는 JASCO FT/IR-6X·8X 핵심 분석 성능 | |||
| 분석 성능 | 적용 기술 | 공정 분석 효과 | JASCO만의 강점 |
|---|---|---|---|
| 초고감도 측정 | MCT Detector + Long-path Gas Cell | ppm ~ ppb 단위의 미량 공정가스 및 부산물 정량 | 가스 종류에 따라 Sub-ppm을 넘어선 극한의 ppb 수준 분석 가능 |
| 초고분해능 분석 | FT/IR-6X: 최대 0.25 cm-1 FT/IR-8X: 최대 0.07 cm-1 |
복합 가스 환경에서 중첩된 피크 완벽 분리 및 정량 | 동급 최고 분해능(0.07)으로 구조가 유사한 불소계 미세 가스 피크까지 정밀 타겟팅 |
| 초고속 반응 추적 | Rapid Scan (최대 40 Hz) | Plasma 점화 및 공정 밸브 스위칭 순간의 실시간 추적 | 단순 모니터링을 넘어 반도체 증착/식각 반응 메커니즘 연구까지 커버 |
| 장시간 연속 기록 | Interval Scan | 수분~수십 시간에 이르는 공정 안정성 및 트렌드 로깅 | 3D Spectrum 및 Peak Trend Mapping을 통한 공정 간 직관적 비교 |
| 대기 간섭 원천 차단 | Full / Partial Vacuum Option | 장비 내부 수분(H2O) 및 이산화탄소(CO2) 완벽 제거 | N2 퍼지(Purge) 가스 소모 및 유지보수 비용 절감, 절대적인 베이스라인 안정성 확보 |
| 무한한 연구 확장성 | 다양한 Detector, Cell 및 External Port 호환 | Gas 뿐만 아니라 DRIFTS, TGA, 표면 및 웨이퍼 박막 분석으로 변형 | 단순 가스 분석기를 뛰어넘는 종합 반도체 소재/공정 연구용 FTIR |
반도체 공정별 주요 FTIR 모니터링 대상 타겟
| CVD · Etching · Chamber Cleaning 주요 타겟 가스 및 부산물 | ||
| 공정 구분 | 주요 분석 대상 예시 | 분석 목적 |
|---|---|---|
| CVD / Deposition | SiH4, NH3, N2O, TEOS 및 Organosilane 계열 증기 | Precursor(전구체) 공급 안정성 검증, 미반응 가스 및 잔류물 확인 |
| Plasma Etching | CF4, C2F6, C4F6, C4F8, CHF3, CH2F2, SF6, HBr, HCl | 공정가스 절대 농도, 챔버 내 Gas 소모량 및 Plasma 식각률 연관 분석 |
| Chamber Cleaning | NF3, CF4, SF6, HF, SiF4 | Cleaning gas 활성화율 모니터링 및 챔버 내벽 잔류물 제거 엔드포인트(EPD) 최적화 |
| Plasma 부산물 | HF, COF2, SiF4, CO, CO2, C2F4, H2O 및 미확인 유해 성분 | Plasma ON/OFF 시그널에 따른 부산물 발생량 및 공정 Recipe별 비교 |
| Abatement 전·후 | 유입되는 미처리 공정가스와 스크러버 통과 후 배출 농도 | 스크러버(Scrubber) 효율 실시간 감시, Breakthrough 탐지 및 환경 규제 준수 증명 |
Advanced Semiconductor Process Applications
1. 다성분 가스의 완벽한 동시 정성·정량
단 한 장의 FTIR 스펙트럼 안에서 수십 가지의 공정가스와 부산물 흡수밴드를 읽어냅니다. 사전에 구축된 표준가스 Calibration 라이브러리를 통해 소프트웨어가 자동으로 농도 변화량을 렌더링합니다.
2. Plasma ON/OFF 직관적 메커니즘 분석
플라즈마 점화 전 원료가스의 스펙트럼과 점화 후 혼합 스펙트럼을 중첩 비교하여, 어떤 원료가 얼마나 소모되었고 어떤 유해 부산물이 생성되었는지 즉각 확인합니다.
3. Recipe 스텝별 실시간 Gas Trend Mapping
Interval Scan을 통해 Gas 주입, Purge, 증착, 식각, 세정 등 전체 타임라인에 맞춘 특정 가스의 피크 강도(Intensity)와 정량 농도를 실시간 그래프(Time-Course)로 시각화합니다.
4. 미지 부산물 추적 (Search & Identify)
알려진 레시피 성분을 모두 차감(Subtracted)한 후 남는 미지의 피크들을 방대한 JASCO Spectrum Library와 매칭하여, 새로 생성된 돌연변이 반응 부산물이나 오염원을 색출해 냅니다.
5. 장비 한 대로 배기가스부터 웨이퍼 표면까지
가스 셀만 분리하면 동일한 본체(Spectrometer)에 ATR, 반사(Reflection) 액세서리, IR 현미경 등을 장착하여 박막 두께, 웨이퍼 표면 불순물 분석용으로도 즉시 듀얼 활용이 가능합니다.
Recommended System Configuration
| 공정 환경 및 분석 목적에 따른 권장 JASCO FTIR 솔루션 | |||
| 시스템 타입 | 권장 하드웨어 구성 | 주요 타겟 공정 | 특징 |
|---|---|---|---|
| 표준 공정 모니터링 | FT/IR-6X 본체 MCT Detector Rapid Scan / Interval Scan Heated Long-path Gas Cell |
대부분의 CVD/Etch 배기가스 정성·정량 및 시간 변화 추적 | 압도적 퍼포먼스와 확장성의 밸런스가 가장 뛰어난 표준형 (연구/공정개발용) |
| 극한의 고분해능 분석형 | FT/IR-8X 본체 MCT Detector Full Vacuum Option (진공 옵션) Heated Long-path Gas Cell |
동위원소, 미세 피크 간섭이 심한 복합 불소 가스 및 초미량 부산물 | 경쟁사 대비 가장 높은 0.07 cm-1 분해능. 대기 수분 노이즈율 0% 달성 |
Application Data: Semiconductor Exhaust Gas Monitoring
실제 공정 라인 및 테스트 벤치에서 측정된 JASCO의 실측 Application 데이터입니다.
[Study 1] Vacuum FTIR과 Long-path Cell을 이용한 저농도 가스 고감도 분석

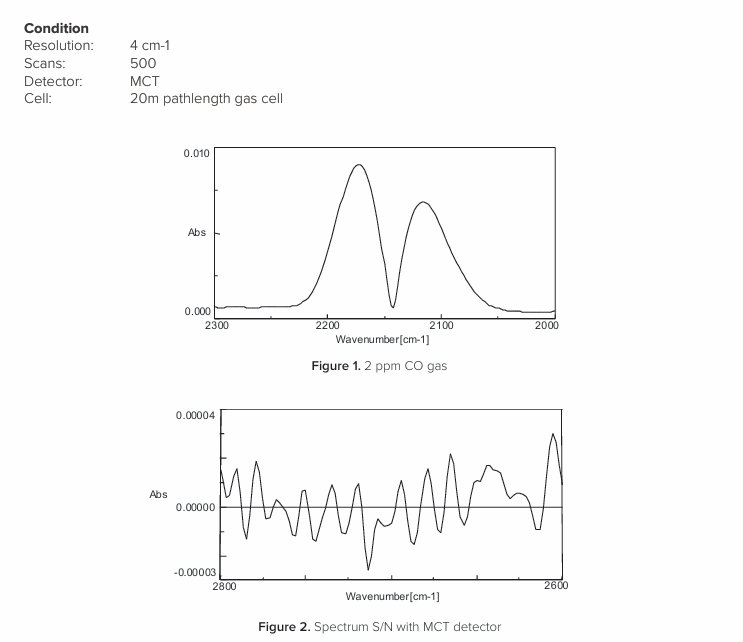

※ 20m 광경로에서 측정한 2 ppm 농도 CO 가스의 고분해능 스펙트럼
JASCO 진공(Vacuum) FTIR 시스템과 20m Long-path Gas Cell을 결합하여, 대기 중 수분과 이산화탄소의 간섭을 완벽히 배제한 상태에서 2 ppm 수준의 극미량 가스를 노이즈 없이 선명하게 분석해 낸 스펙트럼입니다. 이는 반도체 공정 중 발생하는 Sub-ppm 단위의 미세 유해 부산물을 완벽히 잡아낼 수 있는 JASCO 장비만의 압도적인 감도와 안정성을 증명합니다.
[Study 2] 다성분 가스의 실시간 동시 정량 및 Interval Trend 분석

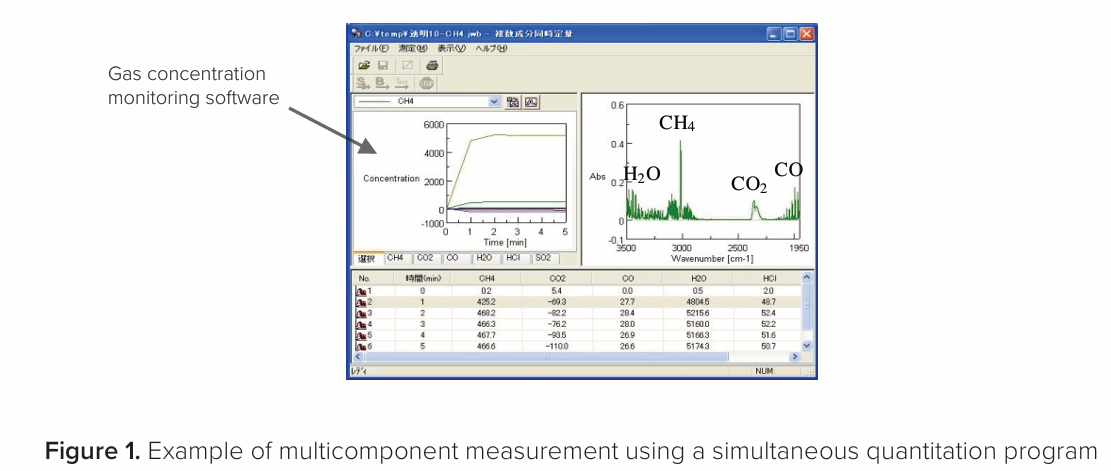

※ 시간에 따른 다성분 가스 농도 변화(Time Course) 동시 정량 화면
JASCO의 Multi-Component Analysis(다성분 정량 분석) 전용 프로그램과 Interval Scan 기능을 활용하여, 혼합 가스의 농도 변화를 실시간 타임라인(Time-Course)으로 시각화한 데이터입니다. 공정의 시작부터 종료, Plasma ON/OFF 및 Purge 등 각 단계에 맞춰 개별 가스의 소진 시점(Drop)과 생성 시점(Spike) 트렌드를 한눈에 정확하게 모니터링할 수 있습니다.
[Study 3] Abatement (스크러버) 처리 후 PFC 가스 배출 모니터링

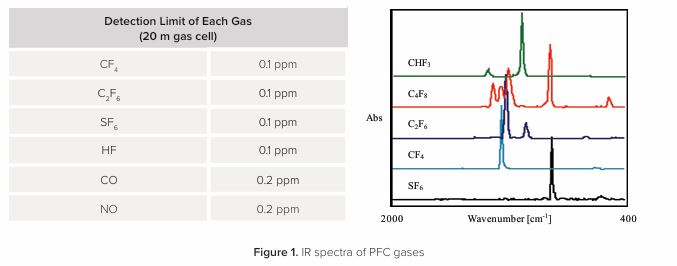

※ JASCO FTIR을 이용한 반도체 PFC (CF₄, SF₆ 등) 혼합 가스 정량 및 스크러버 배출 모니터링 구성도
처리장치 전단의 고농도 유입 가스는 자동 밸브를 통한 정밀 N₂ 희석 라인으로 측정하고, 스크러버 처리 후 배출되는 극미량의 저농도 가스는 Long-path Cell에서 직접 분석합니다. 첨부된 JASCO 공식 데이터와 같이 CF₄, SF₆, C₄F₈ 등의 까다로운 PFC 가스도 Sub-ppm 단위까지 정밀하게 분리하여 완벽한 분해 및 처리 효율(DRE)을 실증해 냅니다.
Why JASCO for Gas In-situ?
대체 불가한 압도적 초고분해능 (0.07 cm⁻¹)
수많은 종류의 유해가스가 섞인 반도체 라인에서는 피크 중첩이 필연적입니다. 타사 대비 월등한 FT/IR-8X의 분해능은 숨어있는 미세 피크까지 분리해내어 정량 오차를 혁신적으로 줄입니다.
MCT & Long-path Cell의 시너지 극대화
최상위 스펙의 MCT Detector와 열선이 내장된 긴 광경로(Path-length)의 Gas Cell을 조합해 눈에 띄지 않는 Sub-ppm 단위의 미량 잔류 부산물까지 정확히 검출합니다.
가스 유지비용 Zero, 진공(Vacuum) 옵션
장비 내부를 N₂ 가스로 지속 퍼지(Purge)해야 하는 타사 장비와 달리, JASCO는 완전 진공(Full Vacuum)을 구현하여 대기 중 수분/이산화탄소 노이즈를 100% 차단하며 유지비용 절감과 베이스라인 극강의 안정성을 제공합니다.
공정 환경 맞춤형 커스텀 (Custom Engineering)
Pump 토출 용량, 대상 가스의 농도(%, ppm, ppb), 온/습도 환경에 맞춰 Gas Cell의 길이, 재질, 코팅, 히팅 자켓(Heating Jacket), 샘플링 펌프를 1:1 커스터마이징 해드립니다.
반도체 CVD·Etching 배기가스 실시간 In-situ 모니터링 솔루션 도입이 필요하시다면, 언제든 기술영업부로 문의해 주십시오.
