표면증강 전기화학 적외선 분광기 : 실시간 분광전기화학(SEC) 분석
Electrochemical
·FTIR Spectroscopy ·In-situ FTIR Analysis ·In-situ Spectroscopy
Electrocatalysis In-situ Analysis | 표면증강 전기화학 적외선분광기 : 실시간 분광전기화학(SEC)
In-situ ATR-FTIR Monitoring for CO₂ Reduction & Water Splitting탄소 중립 달성을 위한 이산화탄소 환원 반응(CO₂ Reduction Reaction) 및 청정 수소 생산을 위한 수전해(Water Splitting) 연구의 핵심은 '전극 표면에서 일어나는 찰나의 반응'을 포착하는 것입니다. JASCO 초고분해능 FTIR과 전문적인 SEC(Spectroelectrochemistry) 전기화학 셀의 결합을 통해, 전위(Potential) 변화에 따라 촉매 표면에 흡착되는 반응 중간체(Intermediate)의 미세한 거동을 실시간으로 추적하는 솔루션을 소개합니다.
왜 In-situ 전기화학 분광 분석(SEC)이 필수적인가?
전통적인 순환 전압 전류법(CV)이나 선형 주사 전위차법(LSV)과 같은 전기화학 분석만으로는, 촉매 표면에서 생성되는 특정 화합물의 화학 구조를 파악하기 어렵습니다. In-situ FTIR 분광전기화학 기법은 전압이 인가되는 '구동 환경(Operando)' 그대로 전극 계면의 진동 스펙트럼을 측정하여, 결과물만 확인하던 기존의 한계를 넘어 눈에 보이지 않던 중간 반응 과정(Reaction Pathway)을 명확하게 규명합니다.
- 1. 반응 중간체(Intermediate) 실시간 포착: CO₂가 에틸렌이나 에탄올로 환원될 때 거치는 *CO, *CHO 등의 핵심 중간체 흡착종을 직접 관찰하여 반응 경로를 증명합니다.
- 2. 촉매 열화 및 피독(Poisoning) 규명: 산소 발생 반응(OER) 등에서 촉매 표면의 산화 상태 변화 및 비활성화를 유발하는 요인을 분자 수준에서 확인합니다.
- 3. SEI(고체 전해질 계면) 형성 거동 분석: 이차전지 전극 표면에서 전해질이 분해되며 얇은 SEI 층을 형성하는 과정을 실시간으로 모니터링합니다.
- 4. 전기화학 곡선과 분광 스펙트럼의 완벽한 동기화: CV 등 전위차계(Potentiostat)의 Sweep 속도에 맞춰 연속적으로 스펙트럼을 스캔하여 전압별 구조 변화 맵핑이 가능합니다.
In-situ ATR-FTIR SEC 분석 공정 흐름도
적외선이 투과하는 결정(ATR Crystal) 위에 얇게 코팅된 작업 전극(Working Electrode)을 위치시키고, 전해질이 채워진 특수 전기화학 셀을 결합합니다. 전위차계로 전압을 인가함과 동시에 FTIR 빔을 조사하여, 전극 표면 수 마이크로미터 내에서 발생하는 계면 화학 반응을 연속 측정합니다.
주요 전기화학 촉매 연구 Application
| 에너지/환경 촉매 타겟 반응 및 분석 목적 | ||
| 연구 분야 | 주요 타겟 반응 및 물질 | SEC 분석 목적 (In-situ FTIR) |
|---|---|---|
| 이산화탄소 환원 반응 | Cu, Ag, Au 촉매 상의 CO, CHO, COOH 흡착종 | C1, C2+ 화합물로의 환원 경로(Pathway) 규명 및 선택성 증명 |
| 수전해 / 물 분해 (Water Splitting) | IrO₂, RuO₂ 및 전이금속 촉매 기반 HER / OER 반응 | 산소 발생 반응 시 촉매 표면의 *O, *OH 결합 변화 및 열화 요인 추적 |
| 연료 전지 (Fuel Cell) | Pt 기반 촉매의 메탄올 산화(MOR) 및 산소 환원(ORR) | 촉매 피독을 유발하는 CO 흡착 메커니즘 관찰 및 내구성 향상 연구 |
| 차세대 이차전지 | Li 금속 전극 및 실리콘 음극 계면 | 충방전 사이클 중 SEI (Solid Electrolyte Interphase) 층의 동적 형성 거동 분석 |
Why Advanced In-situ FTIR?
1. 3D Interval Data Mapping
전위(Voltage)가 스윕되는 시간에 따라 스펙트럼이 어떻게 변화하는지 3D 그래프로 렌더링합니다. 특정 전압 구간에서 중간체가 생성되고 사라지는 지점을 직관적으로 파악할 수 있습니다.
2. ATR-SEIRAS 기법의 극대화
적외선 투과 크리스탈 위에 나노 박막을 입혀 신호를 증폭시키는 표면 증강 적외선 흡수 분광법(SEIRAS)을 위해 특수 설계되었습니다. 얇은 나노 박막 촉매의 흡수 신호를 10~100배 증폭시킵니다.
3. 동위원소 표지법(Isotope Labeling) 증명
¹²CO₂와 ¹³CO₂를 교차 주입하여 나타나는 적외선 흡수 피크의 미세한 이동(Shift)을 초고분해능으로 명확히 구분해내어, 탄소 공급원의 기원을 학술적으로 완벽히 증명합니다.
4. 최적의 호환성 (Jackfish SEC Official)
고객의 요구를 만족시키는 설계 및 100% 매칭되는 최적화된 광학 마운트를 제공하여, 전기화학 분야 표준으로 자리 잡은 전문 악세서리의 활용성을 높입니다.
Recommended System Configuration
| 전기화학 촉매 분석을 위한 권장 JASCO 솔루션 | |||
| 시스템 타입 | 권장 하드웨어 구성 | 주요 타겟 공정 | 특징 |
|---|---|---|---|
| 일반 전기화학 모니터링 | FT/IR-6X 본체 MCT Detector Interval Scan S/W Jackfish SEC Cell |
유기 용매 기반 이차전지 전해질 및 일반적인 촉매 반응 분석 | 기본적인 SEC 구성을 갖춘 표준 모델. ATR-SEIRAS 기법을 활용한 전극 표면 분석 |
| 수계 환원/수전해 하이엔드 | FT/IR-8X 본체 MCT Detector Full Vacuum Option (진공 옵션) Jackfish SEC Cell |
수계(Aqueous) 환경의 환원, 수전해 촉매 메커니즘 규명 | 가장 강력한 수분 노이즈 차단. 미세 피크의 변화가 핵심인 네이처, 사이언스 급 논문 데이터를 위한 궁극의 스펙 |
Application Data: Spectroelectrochemistry (SEC) Analysis
전극 촉매 표면의 변화를 성공적으로 포착한 In-situ 분광 분석 Application 데이터입니다.

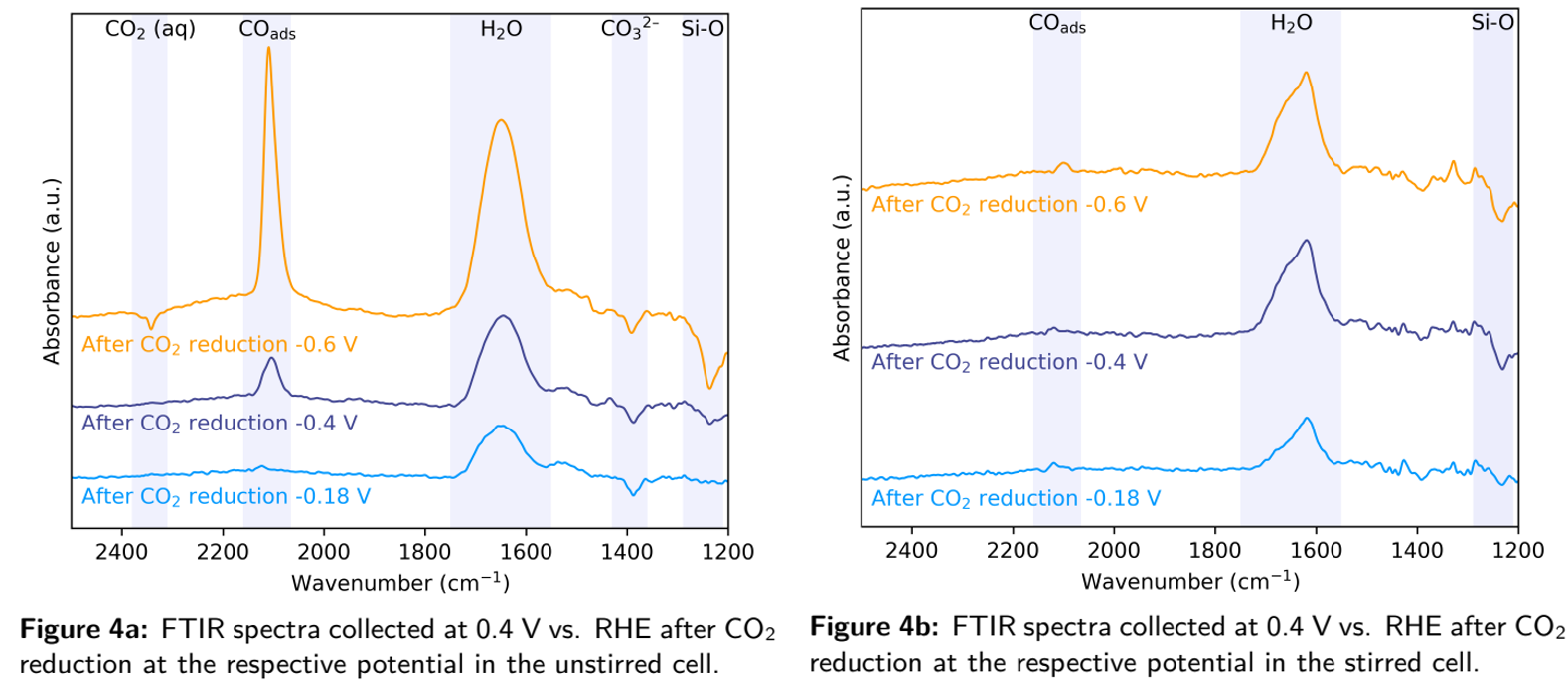

[Study 1] 이산화탄소 환원(eCO2R) 시 대류 현상이 전극 미세환경에 미치는 영향 분석
※ 교반(Stirring) 유무에 따른 전위 스텝 기법 적용 후의 FTIR 스펙트럼 비교
Jackfish J4 H-cell을 사용하여 이산화탄소 환원 반응(eCO2R) 중 교반(Stirring) 유무에 따른 금 전극 표면 미세환경 변화를 분석한 사례입니다. 교반하지 않은(Unstirred) 상태에서는 CO2 환원 후 전위 스텝 기법(potential step technique)을 적용했을 때 2106 cm⁻¹ 부근에서 강한 CO 흡착 밴드(CO adsorption band)가 관찰되었습니다. 반면, 전해질을 교반한 조건에서는 형성된 CO가 빠르게 제거되어 CO 흡착 밴드가 매우 약하게 나타났습니다. 또한, 교반하지 않은 시스템에서는 계면 근처에서 용존 CO2(2320 cm⁻¹ 피크)가 고갈되는 현상이 확인되었습니다. 이는 ATR-SEIRAS 측정을 통해 대류(convection)가 국소 반응 환경 및 전기촉매 성능에 미치는 중요한 역할을 직접적으로 증명합니다.

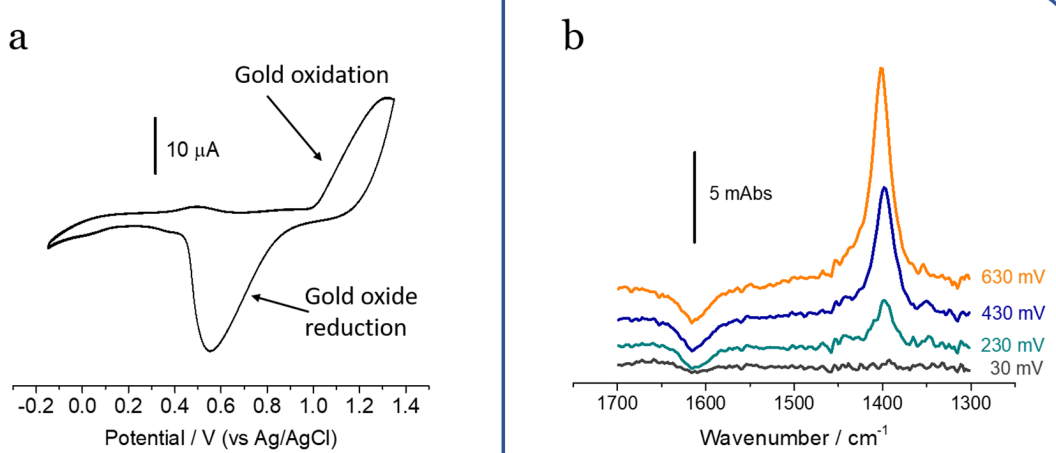

[Study 2] Acetate 흡착을 통한 SEIRAS Gold Layer의 전기화학적 활성 모니터링
※ 인가 전압에 따른 아세트산의 대칭 COO⁻ 신축 진동 스펙트럼 변화
PIKE VeeMAX III와 Jackfish SEC를 결합하여 실리콘 IRE(Internal Reflection Element) 위에 증착된 금(Au) 박막의 SEIRAS 활성을 모니터링한 데이터입니다. 50~100 mM 농도의 아세트산(Acetate) 버퍼(pH 3.6~5.6)를 전해질로 사용하여 전기화학적 폴리싱 및 클리닝(Electrochemical polishing and cleaning) 과정을 수행합니다. 인가되는 전압(30 mV ~ 630 mV vs Ag/AgCl)에 따라 금 표면에 흡착된 아세트산의 대칭 COO⁻ 신축 진동(symmetric COO⁻ stretching)이 1400 cm⁻¹에서 명확하게 관찰됩니다. 전위 변화에 따른 아세트산의 흡착 및 탈착 흡광도를 실시간으로 추적하여, 얇은 금 박막의 표면 증강(SEIRAS) 효율을 직관적으로 평가할 수 있습니다.
이산화탄소 환원 및 수전해 촉매 기작 실시간 In-situ 모니터링 솔루션 도입이 필요하시다면, 언제든 TS Science 기술영업부로 문의해 주십시오.
