형광 분석의 핵심은 시료의 물리적 형태(액체, 분말, 필름 등)에 따라 최적의 광학 경로를 확보하는 것입니다. JASCO FP-8050 시리즈는 극미량의 액체부터 불투명한 고체 표면까지 대응 가능한 다양한 샘플 홀더를 제공합니다.
TS Science
Product
[PL] Fluorescence Spectrophotometers
[PL]Ambient Accessories
Fluorescence Measurement의 시료 거치 원리
- • 90도 검출 광학계 (액체용) : 일반적인 액체 시료는 입사광(Excitation)에 대해 90도 방향에서 발생하는 형광(Emission)을 측정하여 입사광의 간섭을 최소화합니다.
- • 30도 입사각 설계 (고체/분말용) : 빛을 투과시키지 않는 고체나 분말 시료는 표면에서 발생하는 형광을 측정해야 합니다. 이때 입사각을 30도로 설정하면 시료 표면에서 발생하는 정반사광(Specular Reflection)이 검출기로 들어가는 것을 물리적으로 차단하여 순수한 형광 신호만을 얻을 수 있습니다.
- • 흡광도 및 투과도 측정 : 형광계에서 동기식 스펙트럼 스캔을 통해 흡광도를 측정할 경우, 적분구가 없는 환경에서도 정확한 값을 얻기 위해 확산판(Spectralon)을 활용한 전용 홀더가 사용됩니다.
1. Liquid Sample & Special Angle Holders (액체 및 특수 각도 홀더)
상온 조건에서 액체의 흡광도 측정, 고감도 분석, 그리고 특수 셀을 활용한 30도 측정을 위한 구성입니다.
| Ambient Cell Holders | ||
| 모델명 및 용도 | 기술 사양 및 특징 | 제품 외형 |
|---|---|---|

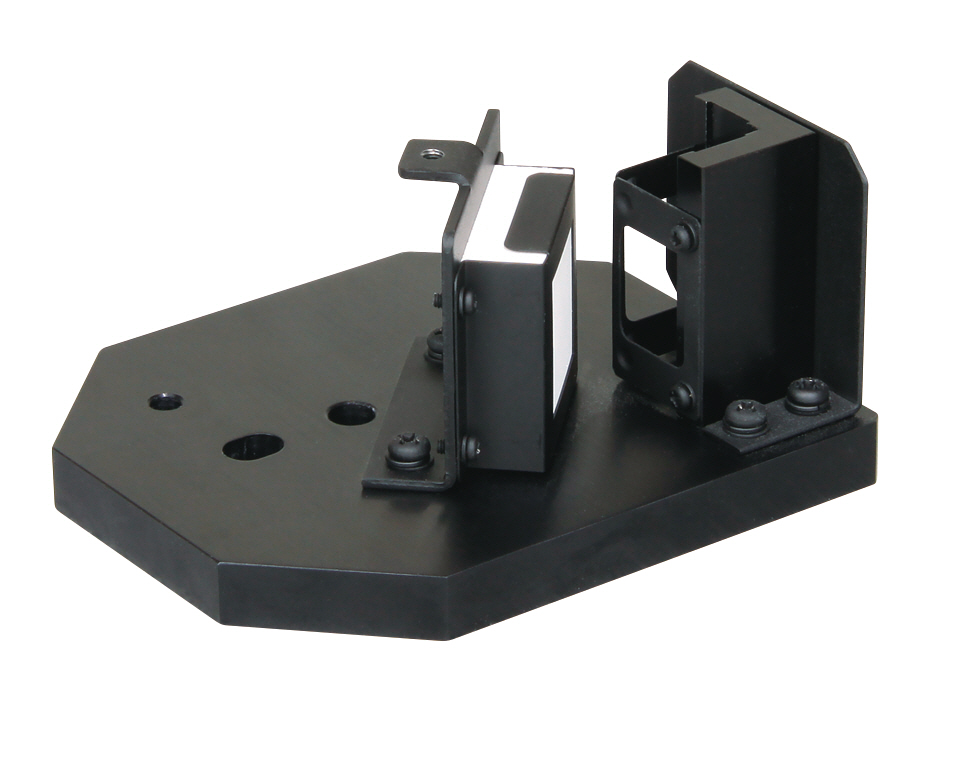

| FUV-803 Absorbance Measurement |
표준 10x10 mm 사각 셀을 사용해 액체의 투과도 및 흡광도를 측정합니다. 220~900 nm 범위를 지원하며 확산판이 내장되어 안정적인 데이터를 제공합니다. |  |

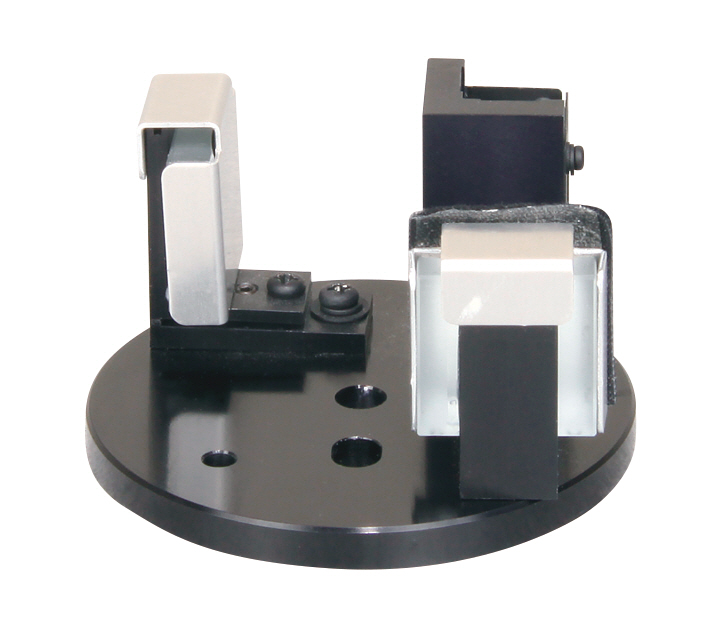

| FHM-804 High Sensitivity |
반사 거울을 이용해 여기광을 시료에 집중시키고 방출되는 형광을 더 많이 포집합니다. 저농도 시료 분석 시 감도를 약 3배 향상시킵니다. |  |

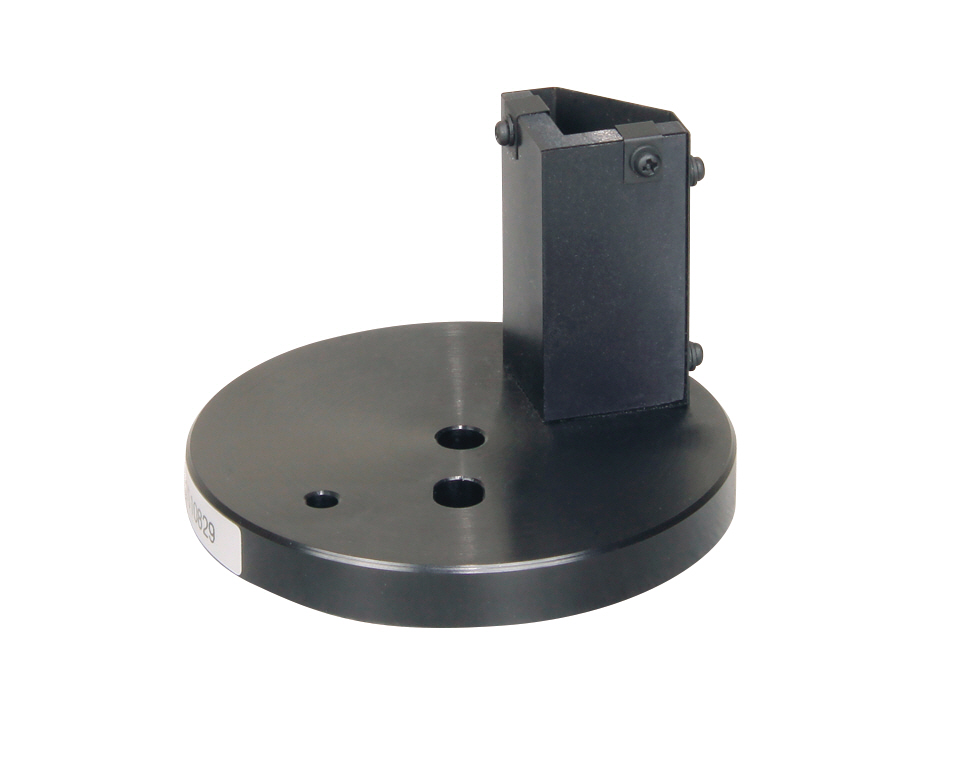

| FSA-806 30-Degree for 10mm Cell |
표준 10mm 사각 셀을 30도 각도로 거치하여 액체 시료의 표면 형광이나 고농도 시료를 측정할 때 유용합니다. |  |
2. Solid, Film & Powder Holders (고체, 필름, 분말용 홀더)
투과가 불가능한 시료의 표면 형광을 분석하기 위한 전용 라인업입니다. 모든 모델은 반사광 간섭을 최소화하는 30도 광학계를 채택하고 있습니다.
| Solid & Powder Holders | ||
| 모델명 및 용도 | 기술 사양 및 특징 | 제품 외형 |
|---|---|---|

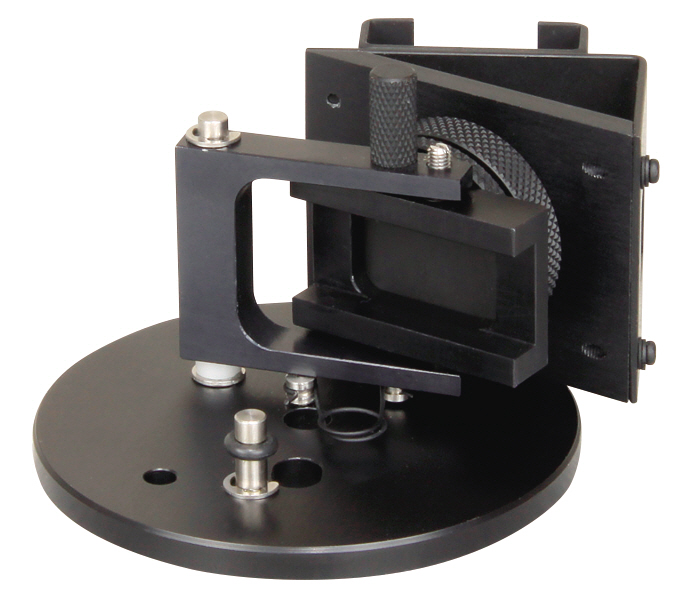

| FDA-808 Solid Sample Holding Block |
고체 시료 및 분말용 셀(FP-1061)을 거치할 수 있는 범용 홀더입니다. 필터 장착이 가능하여 산란광을 효과적으로 제거합니다. |  |

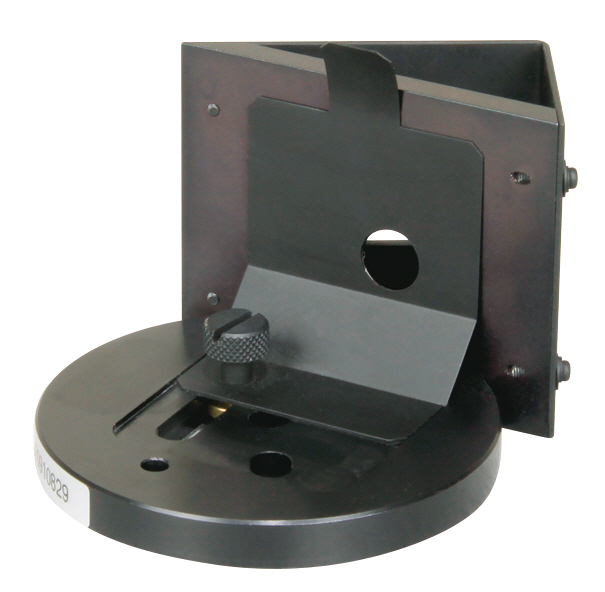

| FLH-809 Film Holding Block |
필름 형태의 시료를 클립으로 고정하여 측정합니다. 두께가 있는 슬라이드 형태의 고체 시료 측정에도 적합합니다. |  |

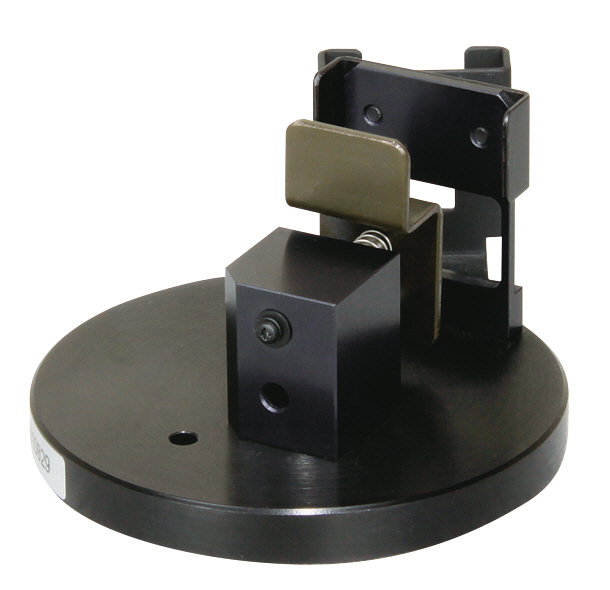

| FPA-810 Powder Sample Cell Block |
소량의 분말 시료를 전용 셀에 담아 측정합니다. 형광체(Phosphors)나 나노 분말 연구에 필수적인 액세서리입니다. |  |
Application : 고체 파우더 전용 홀더를 이용한 백색 LED 형광체(Phosphor) 분말 분석
일반적인 백색 LED는 근자외선 영역에서 빛을 발산하는 다이오드와, 이 빛을 흡수해 가시광선을 방출하는 형광체(Phosphor) 분말을 조합하여 제작됩니다. 이때 형광체 분말의 내부 양자 효율(Internal quantum efficiency)은 전체 LED의 발광 효율을 결정짓는 가장 핵심적인 파라미터입니다.
- * 파우더 시료의 형광 스펙트럼 측정
JASCO의 분말 전용 홀더(FDA-808, FPA-810)를 사용하면 분말 시료를 전용 셀에 밀착시켜 표면 난반사를 억제하면서 정밀하게 형광을 측정할 수 있습니다. 이를 통해 얻어진 스펙트럼 데이터는 JIS R1697 및 ISO 20351 국제 표준 규격에 부합하는 내부 양자 효율 계산에 활용되며, CV 0.6% 이내의 높은 재현성으로 고품질 형광체 개발을 지원합니다.

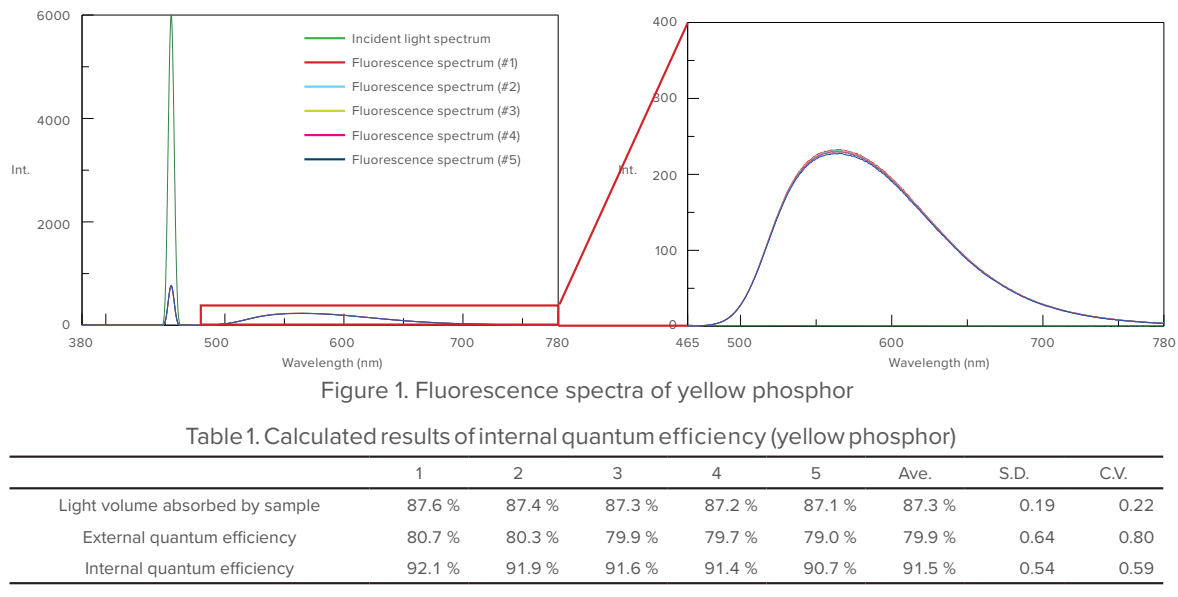

[측정 데이터 예시] 노란색 형광체(Yellow Phosphor) 분말의 형광 스펙트럼
여기광(Excitation light)의 산란 스펙트럼 영역과, 시료에서 실제 발산된 형광(Fluorescence) 피크를 명확히 관찰하여 분석할 수 있습니다.
※ (주)티에스싸이언스는 시료의 형태와 농도에 최적화된 샘플 홀더 솔루션을 제안해 드립니다. 액세서리 선정 및 구성에 대해 궁금하신 점이 있다면 기술영업부로 문의 바랍니다.
