ATR(Attenuated Total Reflection)은 복잡한 시료 전처리를 줄이고, 시료를 Crystal 표면에 밀착시켜 빠르게 FTIR Spectrum을 측정하는 대표적인 Sampling 방법입니다.
일반적인 소재 분석뿐 아니라 대형 시료, 저농도 수용액, 고압, 전기화학, 온도 제어 및 편광 측정까지 연구 목적에 따라 다양한 ATR 시스템을 구성할 수 있습니다.
ATR은 적외선이 고굴절률 Crystal 내부에서 전반사할 때 표면에 형성되는 Evanescent Wave가 시료와 상호작용하여 얻어지는 흡수 Spectrum을 측정하는 방법입니다.
ATR은 모두 같은 구조가 아닙니다. 시료의 크기, 농도, 측정 환경 및 연구 목적에 따라 적합한 Accessory 구성이 달라집니다.
Polymer, Rubber, Film, Powder 등
일반적인 소재 분석
→ ATR PRO ONE
시료와 Crystal의 접촉 상태를
직접 확인하면서 측정
→ ATR PRO ONE VIEW
Wafer 및 크고 평평한 시료를
절단하지 않고 직접 측정
→ ATR PRO ONE T
단백질 및 Biological Sample 등
약한 흡수 신호 측정
→ ATR PRO PENTA X
다중 반사를 이용해
흡수 강도를 높이고 싶은 경우
→ ATR PRO410-M
Pressure · Temperature ·
Electrochemistry · Polarization
→ Specialized ATR Series
일반적인 소재 분석에서 가장 널리 활용되는 Single-Reflection ATR 라인업입니다.
JASCO의 범용 Single-Reflection ATR. 일반적인 고체, Film, Powder 및 Liquid 등 다양한 시료의 빠른 FTIR 측정에 활용합니다.
내장 Camera를 이용하여 Crystal과 시료의 접촉 위치를 확인할 수 있어 작은 시료나 특정 위치 측정에 유용합니다.
넓은 Sample Stage를 이용하여 대형 Film, Plate 및 Wafer와 같이 절단하기 어려운 시료의 특정 위치를 직접 측정할 수 있습니다.
시료와 IR Beam의 상호작용 횟수를 늘려 Single-Reflection보다 높은 흡수 감도가 필요한 분석에 활용할 수 있습니다.

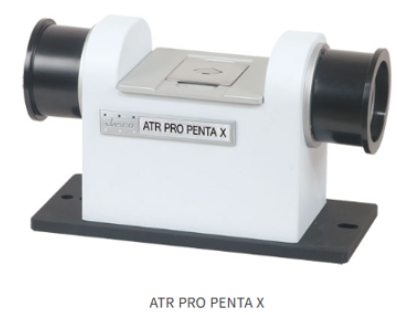

5회 반사 광학계를 이용하는 Liquid Sample용 Multi-Reflection ATR로, 수용액 내 약한 성분의 FTIR 측정에 활용할 수 있습니다.
Multi-Reflection을 이용하여 Single-Reflection에서 신호가 약한 시료나 표면층의 흡수 강도를 높이는 데 활용합니다.
단백질의 FTIR Spectrum에서는 Amide I 및 Amide II 영역이 Protein Secondary Structure에 대한 중요한 정보를 제공합니다.
ATR PRO PENTA X와 고감도 Detector를 조합하면 저농도 수용액에서 나타나는 약한 Protein Spectrum을 측정하는 구성으로 활용할 수 있습니다.
Lysozyme, Concanavalin A 및 Trypsin inhibitor Kunitz와 같이 단백질 종류에 따라 Amide I 영역의 Spectrum 형태가 다르게 나타날 수 있습니다.
압력, 전위, 온도, 편광 및 대기 조건을 제어하면서 ATR Spectrum을 측정해야 하는 연구를 위한 Specialized Accessory입니다.
| Accessory | 측정 목적 | Product |
|---|---|---|
|
ATR PRO470-H High-Pressure ATR |
Gas 또는 Liquid 시료에 압력을 가한 상태에서 압력 변화에 따른 Spectrum 변화를 측정합니다. |
|
|
ECC-450 + ATR PRO450 Electrochemical ATR |
Potentiostat와 연동하여 전위 변화에 따른 전극 계면의 화학적 변화를 In-situ FTIR로 추적합니다. |
|
|
ATR PRO670H-S / 690H-H Temperature Controlled ATR |
Heating / Cooling 환경에서 Polymer 및 소재의 온도 변화에 따른 Spectrum 변화를 측정합니다. |
|
|
ATR PRO610P-S / 630P-H Polarizer ATR |
Polarizer를 이용하여 연신 Film이나 배향성 Polymer의 분자 배향 특성을 평가합니다. |
|
|
ATR PRO650G 65° Incident ATR |
높은 굴절률을 갖는 Substrate 위의 Coating 또는 Thin Film을 측정할 때 적합한 입사 조건으로 활용합니다. |
|
|
ATR PRO550S-S / 570S-H Sample-Shielding ATR |
Air-sensitive 또는 Moisture-sensitive Sample을 밀폐 또는 Purge 환경에서 측정합니다. |
|
ATR 측정에서는 시료의 굴절률, 화학적 특성, 측정 파수 영역 및 내화학성을 고려하여 Diamond, ZnSe, Ge 등의 Crystal을 선택할 수 있습니다.
어떤 Crystal이 적합한지 판단하기 어려운 경우에는 시료의 형태와 소재 정보를 기준으로 적합한 Accessory와 Crystal 구성을 함께 검토하는 것이 좋습니다.
시료의 형태, 크기, 농도와 온도·압력·전위 등 필요한 실험 조건을 알려주시면 적합한 ATR Accessory와 FTIR 구성을 검토해드립니다.
