FTIR ACCESSORIES · DRIFTS
Diffuse Reflectance Accessories
Powder & Catalyst Analysis
Powder · Catalyst · Ceramic · Soil · Pharmaceutical · In-situ Reaction
Diffuse Reflectance는 적외선이 투과하기 어려운 분말과 거친 표면 시료를 FTIR로 분석하는 데 적합한 측정 방법입니다. Pellet 제작 없이 Powder Sample을 Sample Cup에 넣어 비교적 간편하게 Spectrum을 측정할 수 있습니다.
특히 Heating Chamber와 Gas Flow System을 결합하면 촉매 표면에서 온도와 반응 Gas 변화에 따라 생성·소멸하는 화학종을 실시간으로 추적하는 DRIFTS 연구 시스템으로 확장할 수 있습니다.
Powder Analysis · Catalyst · Gas Flow · Temperature · Vacuum · DRIFTS
WHAT IS DIFFUSE REFLECTANCE?
Diffuse Reflectance는 언제 사용하나요?
분말과 거친 표면 시료를 위한 FTIR 측정 방법
적외선이 Powder 또는 Rough Surface에 입사하면 일부 빛은 시료 내부로 침투하고 흡수된 뒤 여러 방향으로 산란됩니다. Diffuse Reflectance Accessory는 이러한 산란광을 광학계로 모아 FTIR Detector에 전달합니다.
- Powder Sample: Catalyst, Ceramic, Soil, Pharmaceutical Powder 등 투과 측정이 어려운 분말 시료에 적합합니다.
- 간단한 Sampling: 시료 특성에 따라 Powder를 직접 또는 IR-transparent Diluent와 혼합하여 측정할 수 있습니다.
- Kubelka-Munk: Diffuse Reflectance 데이터를 Kubelka-Munk 함수로 변환하여 Spectrum 비교 및 정량적 해석에 활용할 수 있습니다.
- DRIFTS: Temperature, Gas, Pressure 및 Vacuum 조건을 제어하면 촉매 반응과 Gas-Solid Interaction을 In-situ FTIR로 관찰할 수 있습니다.
SELECTION GUIDE
어떤 Diffuse Reflectance 구성이 필요한가요?
단순 Powder 분석부터 자동화 및 고온 촉매 반응까지 연구 목적에 따라 시스템 구성이 달라집니다.
01
일반 Powder 분석
Catalyst · Ceramic · Soil 등 일반적인 분말 Spectrum 측정
→ PIKE DiffusIR
02
다량 시료 자동 분석
많은 Powder Sample을 연속적으로 자동 측정
→ PIKE AutoDiff II
03
고온 촉매 In-situ
Gas Flow와 Temperature를 제어하며 촉매 반응을 실시간 측정
→ DiffusIR Environmental Chamber
04
고온 / 압력 / Vacuum
보다 넓은 Pressure 조건과 고온 Gas-Solid Reaction 연구
→ Praying Mantis Reaction Chamber
STANDARD DIFFUSE REFLECTANCE
1. Powder & Routine Diffuse Reflectance
일반적인 분말 분석과 반복적인 Routine Measurement를 위한 Diffuse Reflectance Accessory입니다.
PIKE DiffusIR General Purpose Diffuse Reflectance
Powder 및 Rough Surface 시료의 일반적인 Diffuse Reflectance 측정을 위한 Accessory입니다. Sample Cup과 효율적인 반사 광학계를 이용하여 Catalyst, Ceramic 및 다양한 Powder Sample을 분석합니다.

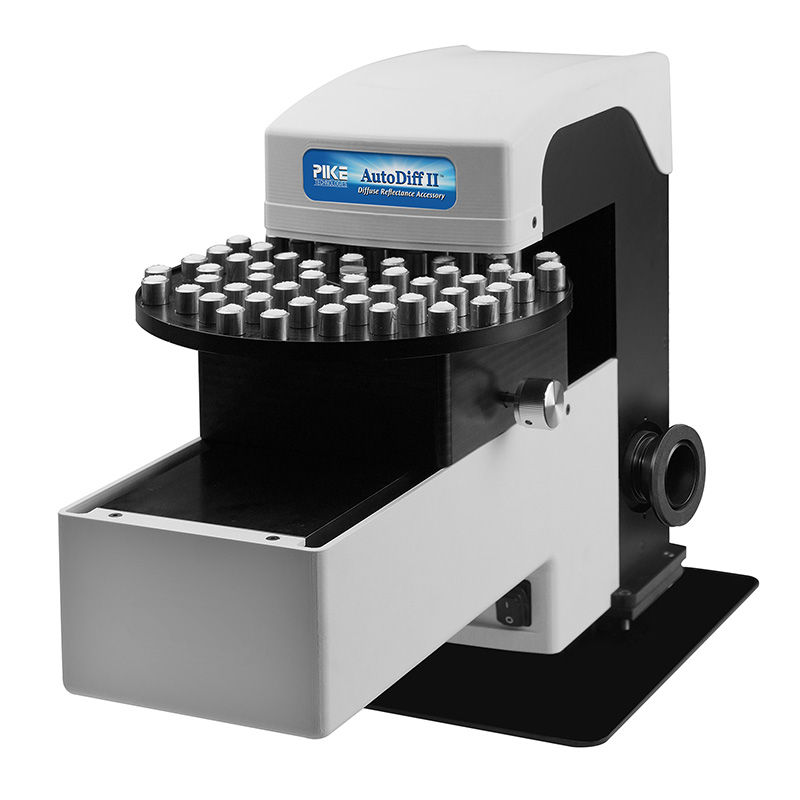

PIKE AutoDiff II Automated Diffuse Reflectance
다수의 Powder Sample을 연속적으로 측정하기 위한 Automated Diffuse Reflectance System입니다. 반복 분석이나 많은 시료를 처리해야 하는 QC 및 Research Workflow에 활용할 수 있습니다.
FEATURED APPLICATION
2. In-situ DRIFTS for Catalyst Research
촉매 표면에서 일어나는 반응을 FTIR로 직접 추적
Diffuse Reflectance Accessory에 Environmental Reaction Chamber를 결합하면 Powder Catalyst를 실제 반응 조건에 가깝게 유지하면서 Temperature와 Gas Composition을 변화시킬 수 있습니다.
FTIR Spectrum을 시간 또는 온도에 따라 연속적으로 측정하면 촉매 표면에서 생성되는 Intermediate, Adsorbed Species 및 Functional Group의 변화를 추적할 수 있습니다.
Catalyst · Gas Flow · Temperature · Vacuum · Reaction Intermediate
FTIR In-situ Solution 자세히 보기 →
ENVIRONMENTAL DRIFTS
Temperature & Environment Controlled DRIFTS
실험 온도와 Pressure 범위에 따라 PIKE 또는 Praying Mantis 기반 Reaction Chamber를 연구 목적에 맞게 선택할 수 있습니다.
| System |
주요 특징 |
Product |

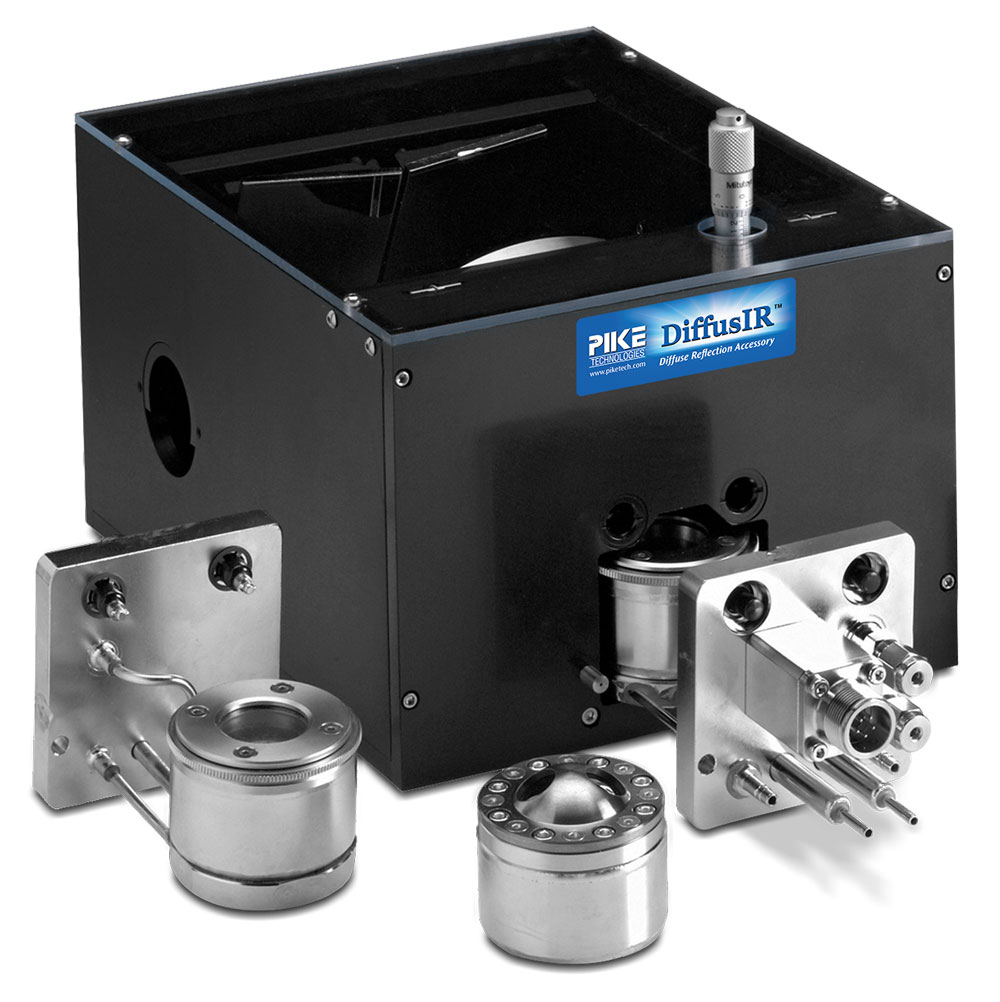

PIKE DiffusIR
Environmental Chamber
High Temperature |
High-Temperature Chamber는 Ambient부터 최대 1000°C까지의 Temperature Control이 가능하며, Gas Flow 및 Vacuum 조건에서 Catalyst Reaction을 측정할 수 있습니다. |
 |
PIKE DiffusIR
Low Temperature Chamber
Low Temperature |
Low-Temperature 구성은 약 -150°C에서 500°C 범위의 저온 및 온도 변화 연구에 활용할 수 있습니다. |
Low Temperature
Configuration |
Harrick Praying Mantis
High Temperature Chamber
Vacuum / Pressure / High Temperature |
Powder Catalyst의 Gas-Solid Interaction, Oxidation 및 Heterogeneous Catalysis 연구를 위한 DRIFTS Reaction Chamber입니다. Vacuum 조건에서 최대 910°C까지 Heating이 가능하며, Pressure 연구용 Configuration으로도 확장할 수 있습니다. |
 |
DRIFTS WORKFLOW
In-situ Catalyst FTIR System 구성
FTIR 본체와 Reaction Chamber뿐 아니라 Gas 공급, Temperature Control 및 Spectrum 측정을 하나의 실험 Workflow로 구성하는 것이 중요합니다.
FT/IR-6X
or 8X
Diffuse
Reflectance
Reaction
Chamber
Gas Flow +
Temperature
Time-resolved
Spectrum
APPLICATION DATA
Sn-SiO₂ Catalyst의 In-situ Thermal Treatment
Temperature 변화에 따른 Catalyst Surface Species 관찰
DRIFTS와 Environmental Chamber를 결합하면 Powder Catalyst를 반응 Gas 분위기에서 가열하면서 FTIR Spectrum 변화를 연속적으로 측정할 수 있습니다.
아래 측정 예에서는 Sn-SiO₂ 기반 Catalyst를 상온에서 약 550°C까지 가열하며 표면 Functional Group의 변화를 관찰합니다.
관찰 가능한 변화
Temperature 상승에 따라 C-H 관련 Signal이 감소하고, Si-OH 및 Sn과 관련된 표면 Species가 변화하는 과정을 연속 Spectrum으로 비교할 수 있습니다. 이러한 데이터는 Catalyst Activation, Surface Reaction 및 Reaction Mechanism을 이해하는 데 활용할 수 있습니다.

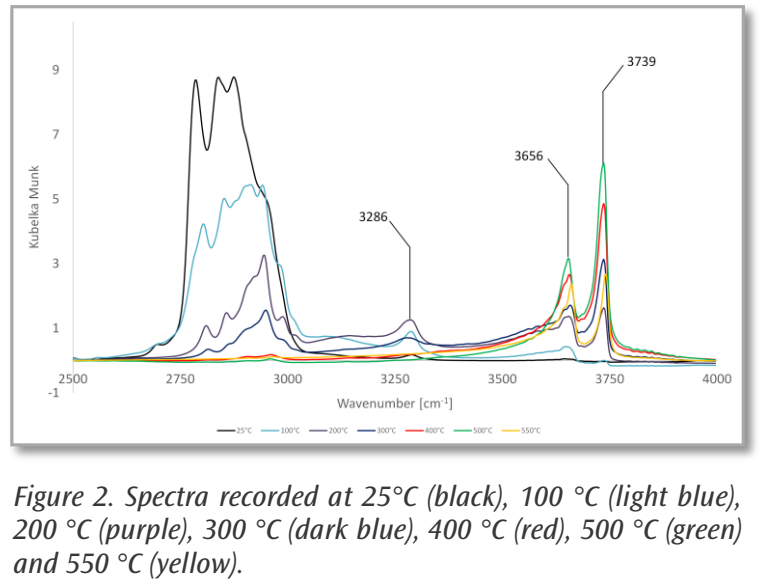

[Measurement Example] Sn-SiO₂ Catalyst의 상온 → 550°C 가열 과정에서 측정한 FTIR Spectrum 변화. Temperature에 따른 Surface Hydroxyl 관련 Band 변화를 비교할 수 있습니다.
WHEN TO USE DRIFTS
이런 연구에 DRIFTS를 추천합니다.
01
Heterogeneous Catalyst
Powder Catalyst 표면에서 Reaction Intermediate와 Adsorbed Species를 관찰
02
Gas-Solid Interaction
Gas 종류 및 농도 변화에 따른 Powder Surface의 Chemical Change 분석
03
Thermal Treatment
Heating 과정에서 발생하는 Surface Group의 생성과 소멸 과정 추적
04
Adsorption / Desorption
Gas Adsorption 및 Desorption 과정에서의 Spectrum 변화 측정
촉매 In-situ FTIR 시스템을 구성하고 계신가요?
Catalyst 종류, 반응 Gas, Temperature 및 Pressure 조건을 알려주시면 FTIR 본체와 Diffuse Reflectance, Reaction Chamber 및 Gas Flow 구성을 함께 검토해드립니다.
In-situ FTIR 구성 확인 →
