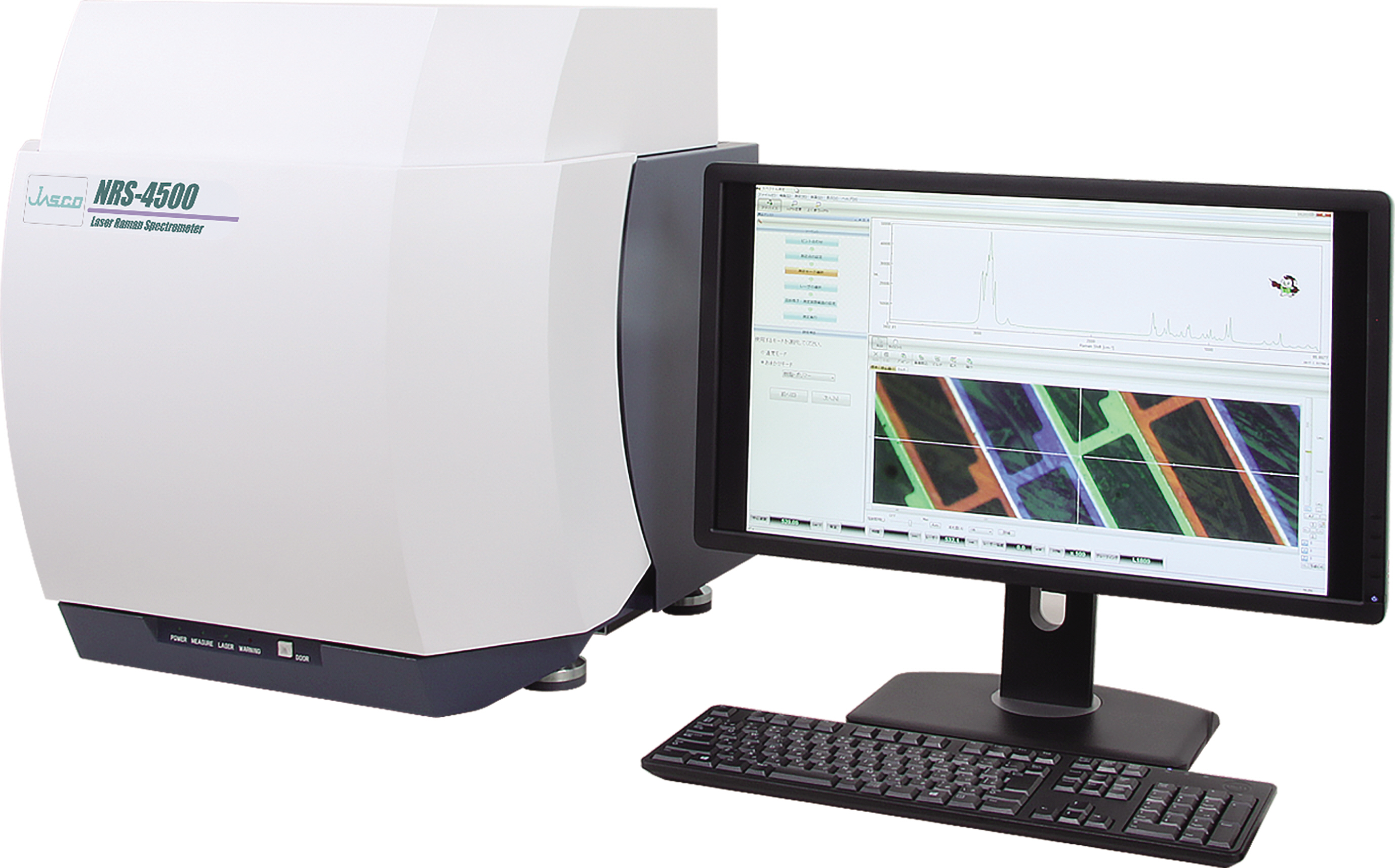

연구실 표준 공초점 라만 현미경, NRS-4500
NRS-4500
Routine Raman에서 Chemical Imaging까지
Compact · Multi-laser · Confocal Imaging · QRI · Automated Workflow
NRS-4500은 Raman Measurement를 위해 설계된 Compact Confocal Raman Microscope입니다. Material Identification부터 Micro Particle, Raman Mapping, Chemical Imaging까지 일상적인 연구에서 필요한 Raman Workflow를 하나의 Platform에서 제공합니다.
Laser, Rejection Filter, Grating 및 Raman Optical Path의 자동화된 Switching과 Alignment 기능을 이용하여 여러 조건을 사용하는 Raman Measurement의 Setup 부담을 줄이고, 측정부터 결과 확인까지의 Workflow를 단순화합니다.
Raman 입문 장비가 아니라, 가장 넓게 활용할 수 있는 General Research Platform
NRS-4500은 Routine Identification에만 제한되지 않고 Confocal Imaging, QRI, Particle Analysis, Multi-laser Measurement 및 다양한 Sampling Option으로 확장할 수 있습니다.
Material Identification
Raman Spectrum과 Spectral Search를 이용한 Material Identification.
Micro Particle
Observation Image에서 작은 Particle과 Foreign Material을 선택하여 분석.
Raman Imaging
Point Spectrum을 넘어 Component Distribution을 Chemical Image로 확인.
Research Expansion
Multi-laser, Temperature Stage, Macro 및 Fiber Probe Measurement로 확장.
Raman 분석을 위해 설계된 Rigid Optical Platform
Optical Microscope에 Raman을 추가한 구조가 아니라 Raman 전용 Optical Platform
NRS-4500은 Raman Microspectroscopy를 위한 Rigid Optical Bench 구조를 사용하며, Observation Mode와 Raman Measurement Mode의 Switching을 자동으로 수행합니다.
f=200 mm Spectrograph에는 최대 4개의 Grating을 장착할 수 있으며, Laser 변경 시 Laser, Rejection Filter, Grating 및 관련 Optical Path가 Measurement Condition에 맞게 자동으로 설정됩니다.
Class 1 Laser Safety Cabinet을 기본으로 사용하여 Cabinet이 닫힌 상태에서도 Observation과 Raman Measurement Workflow를 수행할 수 있습니다.
Compact Body 안에 필요한 Raman Optics를 구성
Spectrograph
Aberration-corrected Czerny-Turner Single Monochromator.
Laser Configuration
Internal 또는 Internal + External 조합으로 최대 3개의 Laser 구성.
Gratings
Measurement Range와 Resolution에 맞춰 Software에서 자동 선택.
Repeatability
Rotary Encoder 기반의 Direct-drive Wavenumber Scanning.
화면에서 보고 있는 Target과 실제 Laser Measurement Position을 연결
Laser Spot을 실제 Sample Image에서 확인
Micro Raman에서는 Observation Image에서 선택한 Target과 실제 Laser Spot이 일치하는 것이 중요합니다.
NRS-4500은 1064 nm를 포함한 Laser Measurement에서도 Sample Observation Image에서 Laser Spot을 확인할 수 있도록 설계되어 있습니다.
이를 통해 작은 Particle, Crystal, Defect와 같이 정확한 Positioning이 중요한 Sample에서 Measurement Position을 확인하면서 분석할 수 있습니다.
한 Point의 Spectrum에서 3D Chemical Information까지

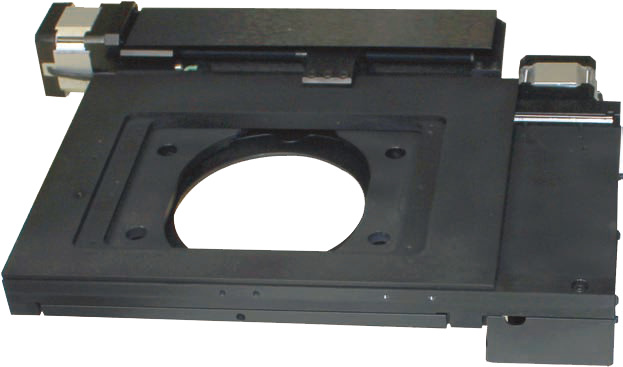

Automated XYZ Stage
PC-controlled XYZ Stage를 이용하여 Sample의 X/Y 방향뿐 아니라 Z 방향의 Raman Data를 수집할 수 있습니다.

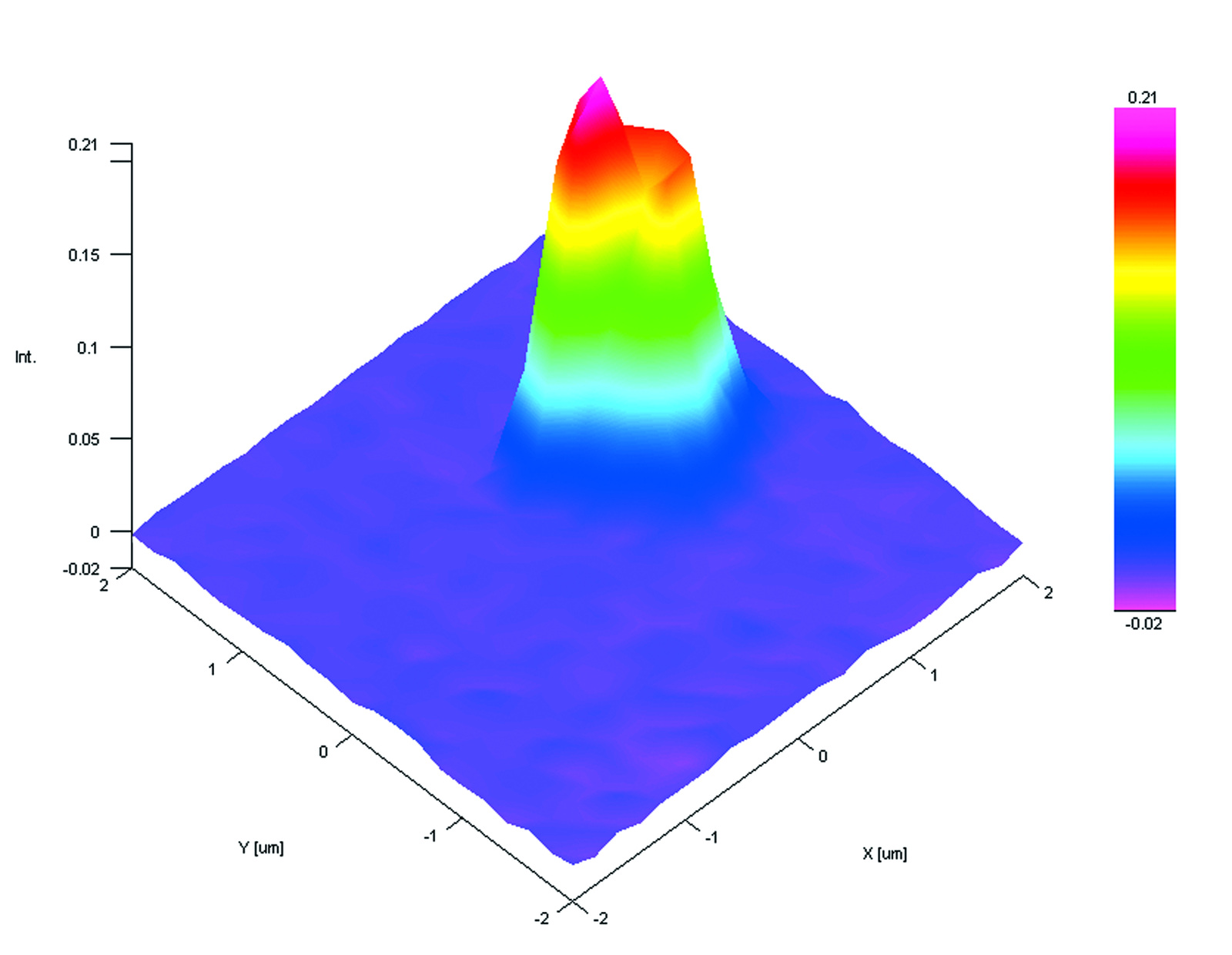

NRS-4500의 Confocal Imaging System은 공식 기준으로 XY 1 µm / Z 1.5 µm 수준의 Spatial Resolution을 제공합니다.
취득된 Mapping Data는 특정 Raman Peak의 Height 또는 Area를 이용하여 False-color Chemical Image로 표현할 수 있습니다.

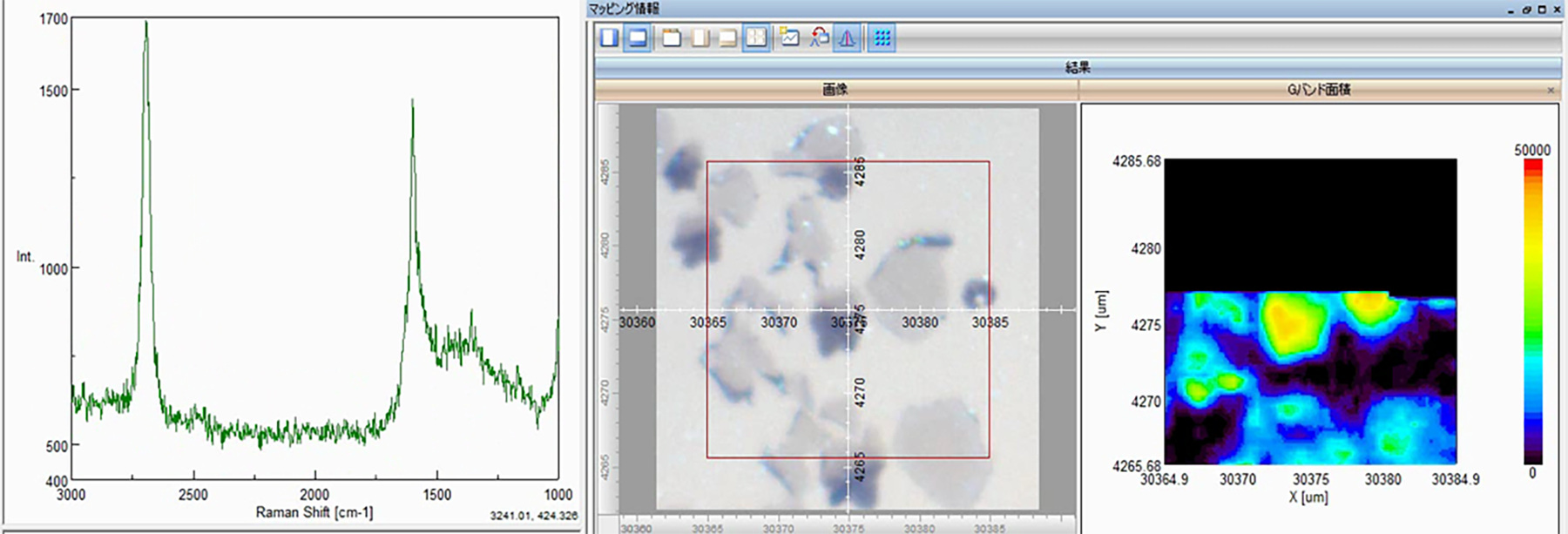

Raman Spectrum을 빠르게 모아 Chemical Image로
넓은 Area에서 작은 Step Size로 Raman Mapping을 수행하면 Measurement Point 수가 빠르게 증가합니다. QRI는 Fast XYZ Stage와 EMCCD Detector를 조합하여 이러한 Raman Imaging Workflow를 효율적으로 수행하기 위한 기능입니다.
Observe
분석할 Area를 Microscope Image에서 선택합니다.
Define
Mapping Area와 Measurement Step을 설정합니다.
Scan
Fast Stage로 Raman Spectrum을 연속 수집합니다.
Analyze
Peak 또는 Multivariate Analysis를 적용합니다.
성분별 Distribution을 Chemical Image로 표시합니다.
Observation Image만으로 보이지 않는 Chemical Distribution
Raman Imaging은 Sample의 모양을 보는 것에서 끝나지 않고, 특정 Raman Band를 이용하여 실제 Component의 공간적 Distribution을 확인할 수 있습니다.

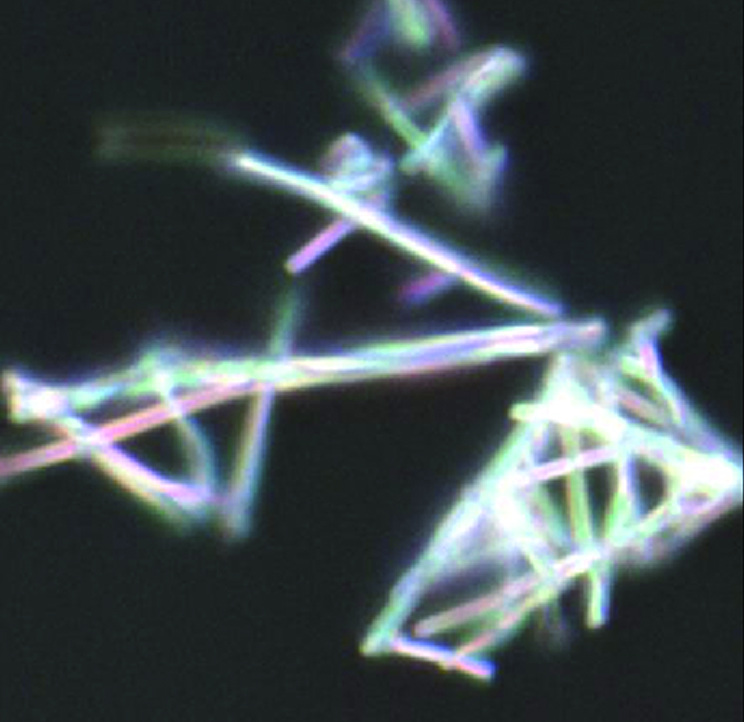

Optical Observation
Microscope Observation Image에서 Sample의 형태와 Measurement Area를 확인합니다.

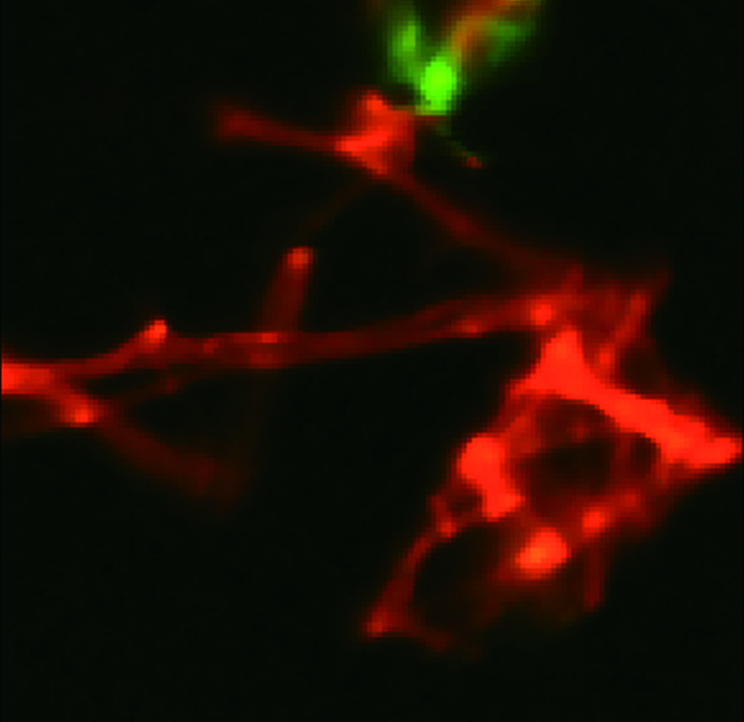

Raman Chemical Imaging
Raman Mapping Data를 이용하면 Optical Image만으로는 구분하기 어려운 Chemical Distribution을 False-color Image로 표현할 수 있습니다.

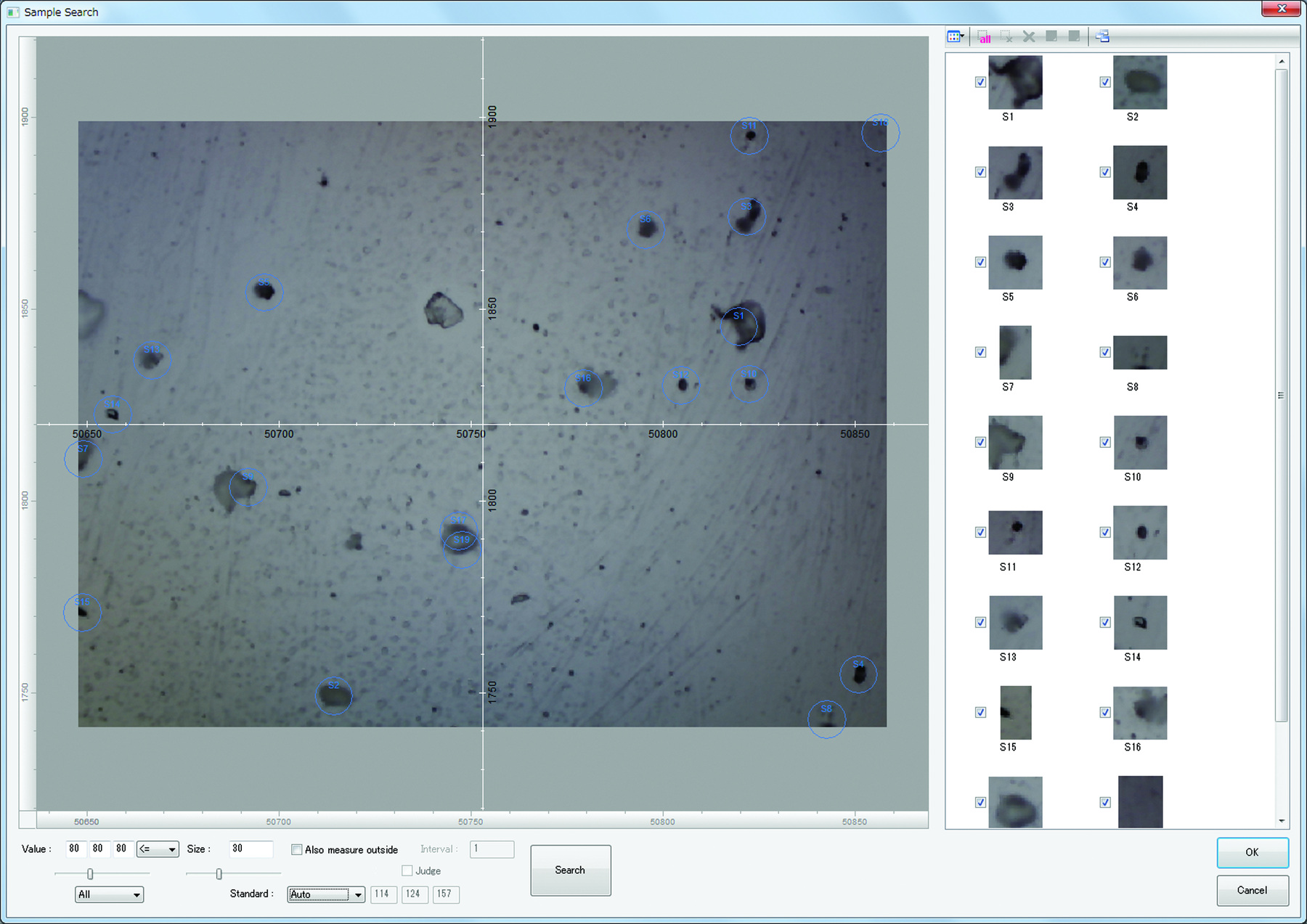

수많은 Particle 중 분석할 Target을 빠르게 선택
Image Analysis 기반 Target Selection
Sample Search는 Automated XYZ Stage와 함께 사용하여 Microscope Image에서 Particle의 Size, Shape, Contrast 및 Color 등의 조건을 이용해 Measurement Target을 선택합니다.
여러 Particle을 하나씩 직접 선택하는 대신 원하는 조건의 Particle을 추출하고 등록된 Position에서 Raman Measurement를 연속 수행할 수 있습니다.

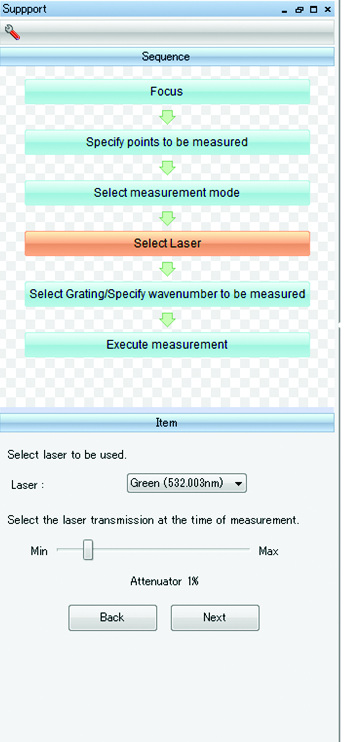

Raman 경험이 적어도 Measurement Setup을 단계별로
Setup과 Parameter 선택을 Guide
UserAssist는 Raman Measurement를 설정하는 과정을 단계별 Workflow로 안내합니다.
Laser Power가 지나치게 높게 설정된 경우와 같이 Measurement Condition을 검토해야 하는 상황에서 사용자에게 안내 정보를 제공합니다.
Parameter 설정이 완료되면 System은 선택된 Condition에 따라 Laser, Filter, Grating 등의 Optical Configuration을 적용하고 Measurement Workflow를 진행합니다.
Laser가 바뀌어도 Raman Optical Setup을 다시 처음부터 할 필요가 없습니다.
NRS-4500은 532 nm를 포함한 다양한 Visible / NIR Laser와 1064 nm 옵션까지 구성할 수 있으며, 최대 3개의 Laser를 장착할 수 있습니다.
Software에서 Laser Condition을 선택하면 Laser, Matching Rejection Filter, Grating 및 관련 Optical System의 Switching과 Alignment가 자동으로 수행됩니다.
따라서 하나의 Sample에서 서로 다른 Excitation Wavelength를 비교하거나, 여러 종류의 Sample을 하나의 System에서 측정할 때 Setup Workflow를 단순화할 수 있습니다.
Raman Signal을 가리는 Fluorescence에 여러 방법으로 대응
Excitation Wavelength + Fluorescence Rejection
Raman Measurement에서는 Sample에 따라 Fluorescence Background가 Raman Peak보다 훨씬 크게 나타날 수 있습니다.
NRS-4500은 785 nm 및 1064 nm와 같은 Longer Wavelength Laser를 선택할 수 있으며, Spectra Manager의 Fluorescence Rejection Algorithm을 이용하여 Measurement 또는 Post-processing 과정에서 Fluorescence 영향을 줄일 수 있습니다.
Fluorescence 문제는 Sample마다 원인이 다르므로 하나의 Laser나 하나의 Processing으로 해결하기보다 Excitation Wavelength와 Measurement Condition을 함께 검토하는 것이 중요합니다.
Microscope Stage 위의 Flat Sample에만 제한되지 않습니다.
Heating / Cooling
Long Working Distance Objective와 Temperature Stage를 이용한 Temperature-dependent Raman 분석.
Macro Raman
Powder, Liquid, Vial 등 Microscope Measurement가 불편한 Sample 분석.
Fiber Probe
Stage에 올리기 어려운 Sample이나 External Measurement를 위한 Fiber Probe Interface.
In-situ Cell
적합한 Objective와 Sample Cell을 조합하여 환경 변화에 따른 Raman Measurement로 확장.
NRS-4500 주요 사양
| 항목 | NRS-4500 |
|---|---|
| Spectrograph | Aberration-corrected Czerny-Turner f = 200 mm |
| Wavenumber Range | 8,000 ~ 100 cm⁻¹ Standard 8,000 ~ 50 cm⁻¹ Option |
| Wavenumber Repeatability | ±0.2 cm⁻¹ |
| Grating | 900 gr/mm Standard Maximum 4 Gratings |
| Laser | 532 nm Standard Multiple Visible / NIR Options Maximum 3 Lasers |
| Detector | Peltier-cooled CCD Standard Optional High-sensitivity / InGaAs / EMCCD configurations |
| Confocal Imaging | XY Spatial Resolution : 1 µm Z Spatial Resolution : 1.5 µm |
| Optical Alignment | Laser Auto Alignment Raman Optical Path Auto Alignment |
| Safety | Class 1 Laser Safety Cabinet |
※ 50 cm⁻¹ Low-wavenumber Option은 지정된 Optical Configuration이 필요합니다.
Spectra Manager™ CFR Option
규제 환경에서 Raman Data를 관리해야 하는 경우 Spectra Manager™ CFR을 이용하여 User Access, Audit Trail, Electronic Signature 등의 21 CFR Part 11 대응 기능을 추가할 수 있습니다.
단순한 Routine Raman과 Advanced Research 사이를 연결하는 Platform
NRS-4500은 작은 Particle의 Raman Spectrum을 얻는 것부터 Automated Search, QRI Chemical Imaging, Confocal Mapping까지 하나의 System에서 확장할 수 있습니다.
또한 Multi-laser, Temperature Stage, Macro Measurement 및 Fiber Probe 등의 Option을 추가하여 Sample과 연구 목적이 변하더라도 Raman Measurement 범위를 확장할 수 있습니다.
Find → Focus → Measure → Image → Identify 로 이어지는 Workflow를 하나의 Raman Platform에서 수행하는 것이 NRS-4500의 핵심입니다.
NRS-4500이 현재 연구에 적합한 Raman 구성인지 확인해보세요.
Sample 종류, 필요한 Laser, Fluorescence 정도, Mapping Area, Temperature 또는 In-situ 조건을 알려주시면 연구 목적에 맞는 NRS-4500 Configuration을 검토해드립니다.
