Heating & Cooling Stage
Temperature에 따라 변하는 Raman Spectrum을 추적합니다.
Heating · Cooling · Phase Transition · Crystal Transformation
Material의 Raman Spectrum은 Temperature에 따라 단순히 Intensity만 변하는 것이 아닙니다. Crystal Structure, Molecular Interaction, Stress, Phase 및 Molecular Conformation이 변하면 Raman Peak 자체가 이동하거나 새로운 Band가 나타날 수 있습니다.
Heating / Cooling Stage를 Raman Microscope에 구성하면 Sample을 꺼내지 않은 상태에서 Temperature를 단계적으로 변화시키면서 Raman Spectrum과 Imaging Data를 반복 측정할 수 있습니다.
Raman은 Temperature 변화에 따른 여러 구조 정보를 동시에 확인합니다.
Peak Position
Thermal Expansion, Stress 및 Bonding Environment 변화에 따라 Raman Peak가 이동할 수 있습니다.
Peak Width
Disorder, Phonon Interaction 또는 Structural Change에 따라 Band Width가 달라질 수 있습니다.
Relative Intensity
Crystal Orientation, Phase Fraction 및 Molecular State 변화가 Peak Intensity에 반영될 수 있습니다.
New Raman Mode
Phase Transition이나 Crystal Transformation이 발생하면 새로운 Raman Band가 나타날 수 있습니다.
Room Temperature에서 측정한 Sample과 가열 후 다시 측정한 Sample은 같은 Experiment가 아닙니다.
Sample을 Heating 후 Stage 밖으로 꺼내면 Cooling, Oxidation, Moisture Exposure 또는 Reversible Phase Transition 때문에 실제 고온 상태의 Structure가 유지되지 않을 수 있습니다.
Temperature-controlled Raman은 Sample이 해당 Temperature에 있는 상태에서 직접 Raman Spectrum을 측정하기 때문에 변화가 진행되는 과정 자체를 추적할 수 있습니다.
Raman Objective 아래에서 Temperature를 직접 제어
Sample을 움직이지 않고 Temperature Condition 변경
Temperature Stage는 Raman Microscope Stage 위에 장착되어 Sample의 Position을 유지한 상태에서 Heating 또는 Cooling Condition을 제공합니다.
Objective Lens는 Stage의 Optical Window를 통해 Sample에 Laser를 Focus하고 Raman Scattered Light를 다시 수집합니다.
따라서 동일한 Measurement Position에서 Temperature만 변화시키면서 Raman Spectrum을 반복 측정할 수 있습니다.
Temperature Stage에서는 Objective Working Distance가 중요합니다.
Long Working Distance Objective
Temperature Stage는 Sample 위에 Window와 Stage Housing이 있기 때문에 일반적인 Microscope Sample보다 Objective와 Sample 사이의 거리가 증가합니다.
따라서 Stage Geometry에 적합한 Long Working Distance Objective를 사용하여 Window를 통과한 Laser를 Sample에 Focus합니다.
Objective 선택 시에는 Working Distance뿐 아니라 Numerical Aperture, Laser Wavelength, Window Thickness 및 필요한 Spatial Resolution도 함께 고려해야 합니다.

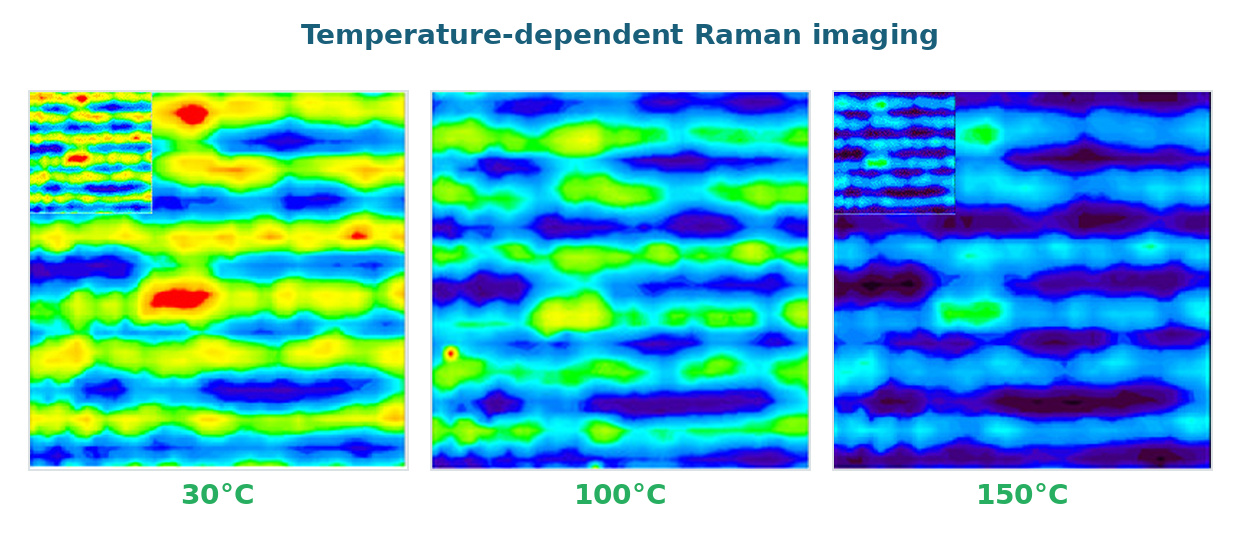

Temperature가 바뀌면 Spatial Distribution도 달라질 수 있습니다.
Raman Mapping을 Temperature Stage와 결합하면 한 Point의 Spectrum 변화뿐 아니라 Sample 내부에서 Raman Response가 공간적으로 어떻게 변하는지 비교할 수 있습니다.
Temperature를 X축으로 바꾸면 Spectrum 변화가 Reaction Coordinate가 됩니다.
Position vs Temperature
Raman Peak의 이동을 이용해 Stress, Lattice 및 Interaction 변화를 추적합니다.
Intensity vs Temperature
특정 Raman Mode의 증가와 감소를 Temperature와 직접 비교합니다.
Phase / Structure Ratio
서로 다른 Raman Band의 Ratio를 이용해 상대적인 Structural Change를 평가합니다.
Spatial Distribution
Raman Mapping을 통해 Temperature에 따른 공간적 변화를 비교합니다.
Temperature Program과 Raman Measurement를 연결
Define
Start / End Temperature와 Interval을 설정합니다.
Heat / Cool
Stage를 지정 Temperature로 이동합니다.
Stabilize
Sample Temperature가 안정될 때까지 대기합니다.
Measure
동일 Position의 Raman Spectrum을 측정합니다.
Compare
Temperature별 Spectrum 변화를 분석합니다.
Heating Curve와 Cooling Curve를 함께 보면 Reversibility를 확인할 수 있습니다.
Heating만 보는 것보다 Cooling까지 비교
Phase Transition이 항상 Reversible한 것은 아닙니다. Heating 과정에서 변화한 Raman Spectrum이 Cooling 과정에서 다시 원래 상태로 돌아오는지 비교하면 Reversible / Irreversible Change를 구분하는 데 도움이 됩니다.
또한 Heating과 Cooling의 Transition Temperature가 다르면 Hysteresis와 관련된 정보를 얻을 수 있습니다.
Temperature가 Structure를 바꾸는 다양한 Material Research
Crystal / Semiconductor
Temperature에 따른 Lattice, Stress, Phase 및 Raman Peak Position 변화를 분석합니다.
Polymer
Heating에 따른 Molecular Conformation, Crystallinity 및 Structural Change를 추적합니다.
Pharmaceutical
Polymorph, Crystal Form 및 Temperature-dependent Structural Change를 비교합니다.
Battery Materials
Temperature에 따른 Electrode Material의 Phase Stability와 Structural Change를 연구합니다.
Catalyst
Heating Condition에서 Catalyst Phase와 Surface-related Raman 변화를 추적합니다.
Carbon Materials
Temperature에 따른 D / G Band, Structural Disorder 및 Stress 변화를 비교합니다.
2D Materials
Peak Position과 Band Separation 변화를 이용해 Thermal Effect를 분석합니다.
Phase-change Materials
Heating / Cooling 중 Phase Transition과 Reversibility를 Raman으로 추적합니다.
Temperature Range만 보고 Stage를 선택하면 안 됩니다.
Stage Temperature Range
필요한 Heating / Cooling Range와 Ramp Rate, Temperature Stability를 먼저 결정합니다.
Optical Window
Laser Wavelength와 Raman Spectral Range에 적합한 Window Material이 필요합니다.
Objective Lens
Working Distance, Numerical Aperture, Laser Spot 및 Spatial Resolution을 고려합니다.
연구 목적에 따른 Measurement 구성
| 연구 목적 | 권장 Measurement | 주요 결과 |
|---|---|---|
| Phase Transition | Temperature Interval Raman | Peak Appearance / Disappearance · Peak Shift |
| Reversible Change | Heating + Cooling Cycle | Reversibility · Hysteresis |
| Stress / Lattice | High-resolution Raman + Temperature Stage | Peak Position · Band Width |
| Spatial Phase Change | Temperature-controlled Raman Mapping | Chemical Image · Phase Distribution |
| Thermal Reaction | Temperature + Time-series Raman | Reaction Progress · Intermediate State |
※ Window Material과 Objective Lens는 Laser Wavelength 및 Raman Measurement Range에 맞춰 선택해야 합니다.
※ 고온 측정에서는 Sample 자체의 Thermal Emission, Window Background 및 Laser-induced Heating도 함께 검토하는 것이 좋습니다.
Raman Spectrum 한 장보다 변화의 경로가 더 많은 정보를 줄 수 있습니다.
Room Temperature Spectrum은 Material의 한 상태만 보여줍니다.
Heating / Cooling Stage를 이용하면 Temperature → Spectrum → Phase / Structure 의 관계를 연속적으로 확인할 수 있습니다.
특히 Transition Temperature, Reversibility, Hysteresis, Stress 및 Spatial Phase Distribution을 함께 분석하면 단순한 Material Identification을 넘어 Material Behavior 자체를 연구할 수 있습니다.
어떤 Temperature 범위에서 Raman 변화를 보고 싶으신가요?
Sample, Heating / Cooling Range, Laser Wavelength, 필요한 Spatial Resolution, Atmosphere 및 Mapping 여부를 알려주시면 NRS Series와 적합한 Temperature Stage 구성을 검토해드립니다.
