시료와 분석 목적에 맞는 Raman Microscope 광학계
Magnification · Working Distance · Spatial Resolution · Sample Observation
Raman Microscope의 Objective Lens는 단순히 시료를 확대하는 부품이 아닙니다. 사용하는 Objective에 따라 Laser Spot Size, Spatial Resolution, Working Distance 및 Raman Signal Collection 조건이 달라집니다.
JASCO NRS Series는 저배율의 넓은 Sample Observation부터 고배율 Micro Raman 분석까지 다양한 Objective Lens를 사용할 수 있으며, 측정 목적에 따라 Long Working Distance, NIR 및 UV용 Objective를 구성할 수 있습니다.
Wide Area · Micro Raman · Long Working Distance · NIR Raman · Sample Observation
WHY OBJECTIVE
왜 Objective Lens 선택이 중요할까요?
하나의 Raman Microscope에서도 측정 조건은 달라집니다.
Objective Lens의 Magnification과 Numerical Aperture, Working Distance에 따라 실제 시료에 조사되는 Laser와 수집되는 Raman Signal의 조건이 달라집니다.
- Spatial Resolution: 미세 Particle, Defect 또는 특정 Micro Area를 측정할 때 적절한 고배율 Objective가 필요합니다.
- Field of View: 넓은 시료에서 측정 위치를 탐색할 때는 저배율 Objective가 유리합니다.
- Working Distance: 두꺼운 시료, 높이 차이가 있는 시료 또는 Cell과 Sample Holder를 사용하는 경우에는 Long Working Distance Objective가 유용합니다.
- Laser Wavelength: Visible, NIR 및 UV Raman 구성에 따라 측정 파장에 적합한 Objective를 선택할 수 있습니다.
SELECTION GUIDE
어떤 Objective가 필요한가요?
시료의 크기, 표면 형상, 필요한 공간 분해능과 Laser Wavelength에 따라 적합한 Objective 구성이 달라집니다.
01
넓은 시료 탐색
전체 Sample Area를 넓게 관찰하고 측정 위치를 빠르게 탐색
→ 5× Objective
02
일반 Micro Raman
관찰 범위와 Spatial Resolution의 균형이 필요한 일반 Raman 측정
→ 20× Objective
03
미세 Particle / Defect
미세 입자, 박막의 특정 영역 및 Micro Defect 분석
→ 100× Objective
04
두꺼운 시료 / 높이 차이
Objective와 Sample 사이에 넓은 공간이 필요한 경우
→ Long Working Distance
05
NIR Raman
형광 영향을 줄이기 위해 785 / 1064 nm Laser를 사용하는 Raman 분석
→ NIR Objective
06
특수 Sample Observation
미세 구조와 표면 Contrast를 확인하면서 정확한 측정 위치 선택
→ Advanced Observation Optics
STANDARD OBJECTIVES
1. Magnification에 따른 Objective 선택
하나의 배율만 사용하는 것이 아니라 시료 탐색부터 실제 Micro Raman 측정까지 분석 단계에 따라 Objective를 변경하여 사용할 수 있습니다.
5× Objective Wide Area Observation
넓은 Field of View를 이용하여 큰 시료의 전체 형태를 확인하거나 Raman 측정을 수행할 위치를 빠르게 탐색하는 데 적합합니다.
20× Objective General Micro Raman
관찰 범위와 Spatial Resolution의 균형이 좋은 범용 Objective로 Powder, Film, Crystal, Polymer 등 일반적인 Raman 분석에 폭넓게 활용할 수 있습니다.
100× Objective High Spatial Resolution
미세 Particle, Defect 및 국소 영역과 같이 작은 영역의 Raman Spectrum을 측정할 때 활용하는 고배율 Objective입니다.
SPECIAL OBJECTIVES
2. 측정 환경에 맞춘 Specialized Objective
일반적인 평면 시료뿐 아니라 두꺼운 시료, 특수 Holder 및 다양한 Laser Wavelength에 맞춰 Objective 구성을 확장할 수 있습니다.
| Objective Type |
측정 목적 |
Recommended Application |
Standard Objective
General Raman |
일반적인 Visible Raman 분석에서 시료의 크기와 필요한 공간 분해능에 따라 배율을 선택합니다. |
Powder
Film
Crystal
Polymer |
Long Working Distance
LWD Objective |
Objective Lens와 Sample 사이에 더 넓은 공간을 확보하여 두꺼운 시료나 높이 차이가 있는 시료를 측정할 때 활용합니다. |
Thick Sample
Uneven Surface
Sample Holder |
NIR Objective
Near-IR Raman |
Near-IR Laser를 사용하는 Raman System에 맞춰 광학 성능을 최적화한 Objective를 구성할 수 있습니다. |
785 nm
1064 nm
Fluorescent Sample |
UV Objective
UV Raman |
UV Excitation Raman과 같이 짧은 파장 영역을 이용하는 특수 Raman 측정에 활용합니다. |
UV Raman
Advanced Materials |
WORKING DISTANCE
Long Working Distance가 필요한 경우
Objective와 Sample 사이의 공간 확보
고배율 Objective는 일반적으로 Sample과 Lens 사이의 거리가 짧기 때문에 시료의 두께가 크거나 표면 높이 차이가 있는 경우 원하는 위치에 접근하기 어려울 수 있습니다.
Long Working Distance Objective는 Objective와 Sample 사이에 더 넓은 공간을 확보하여 일반적인 Objective로 측정하기 어려운 형태의 시료에 대응합니다.
Recommended Sample
Thick Sample · Uneven Surface · Recessed Area · Sample Holder · Optical Window / Cell
SAMPLE OBSERVATION
3. 측정 전에 시료를 정확하게 관찰
Micro Raman 분석에서는 Spectrum을 얻는 것만큼 정확한 위치에 Laser를 조사하는 것이 중요합니다. Microscope Observation을 이용하여 시료를 확인하고 원하는 위치를 선택하여 Raman 측정을 수행할 수 있습니다.
Microscope Observation

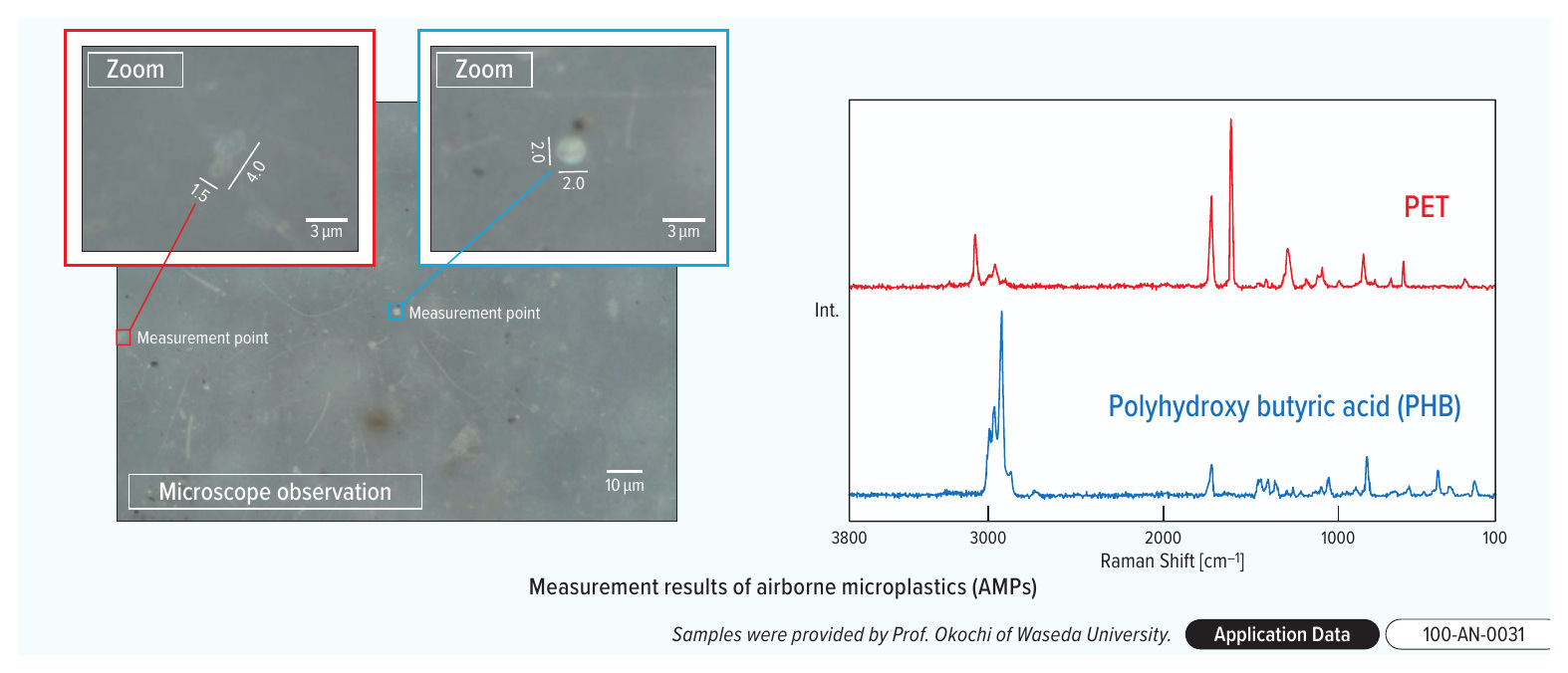

미세 Particle이나 불균일한 시료를 직접 관찰하면서 측정하려는 위치를 선택하여 Raman Spectrum을 획득할 수 있습니다.
Advanced Sample Search

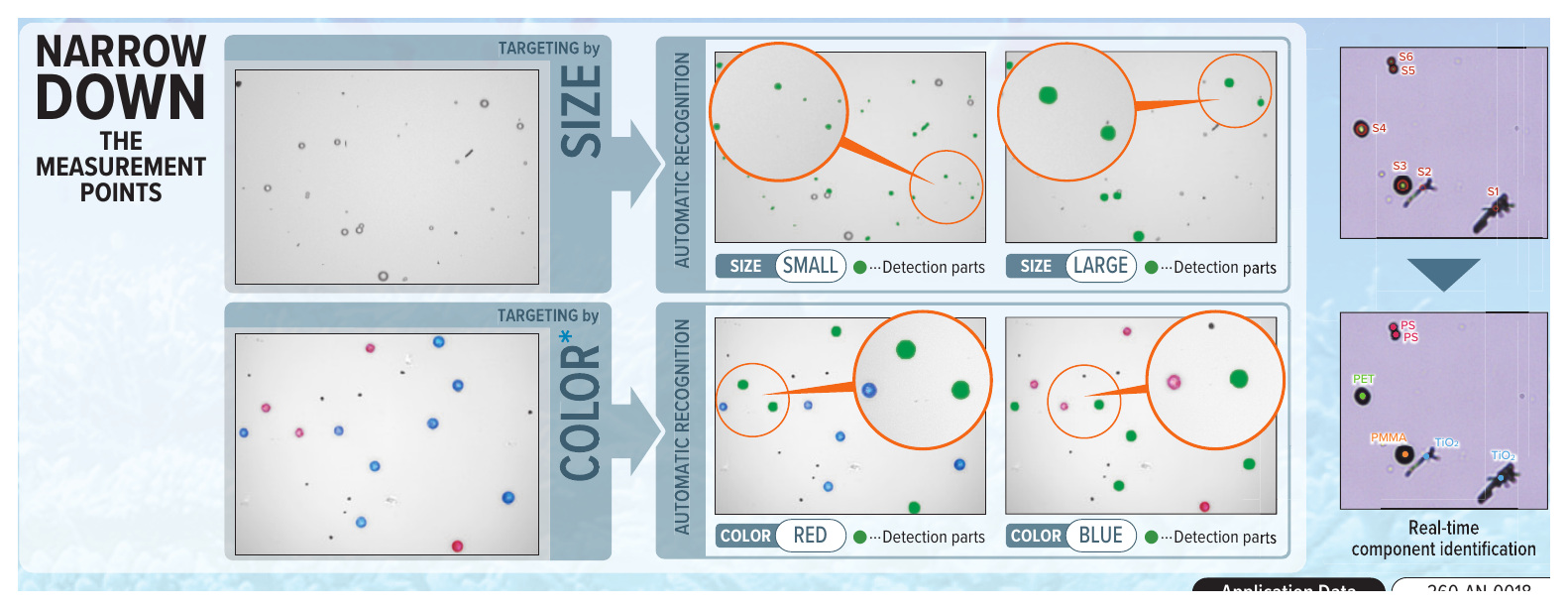

시료의 Size, Shape, Color 및 Contrast 정보를 이용하여 미세 Particle이나 분석 대상 영역을 효율적으로 탐색할 수 있습니다.
QUICK SELECTION
측정 목적별 Objective Selection
| 측정 목적 |
Recommended Optics |
Point |
| 넓은 영역 탐색 |
5× Objective |
넓은 Field of View로 측정 위치 탐색 |
| 일반 Micro Raman |
20× Objective |
관찰 범위와 Spatial Resolution의 균형 |
| 미세 Particle / Defect |
100× Objective |
작은 영역의 정밀 Raman 분석 |
| 두꺼운 시료 / 높이 차이 |
Long Working Distance |
Objective와 Sample 사이의 공간 확보 |
| 형광이 강한 시료 |
NIR Objective + NIR Laser |
785 / 1064 nm Raman System 구성 |
| 특수 표면 / 미세 시료 |
Advanced Observation Optics |
측정 위치의 시각적 확인 및 Targeting |
COMPLEMENTARY ANALYSIS
Raman과 IR의 동일 위치 분석
iQ Frame — Same-Position Analysis
미세 Particle이나 이물 분석에서는 하나의 분석법만으로 정확한 성분을 판단하기 어려운 경우가 있습니다.

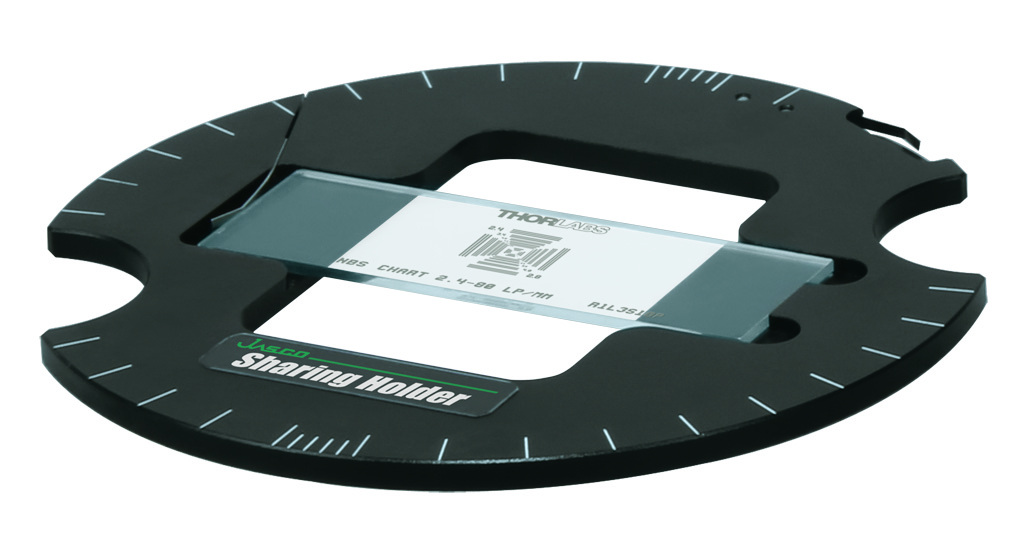

JASCO의 iQ Frame을 이용하면 Raman Microscope와 FT-IR Microscope에서 동일한 Sample Position을 공유하여 분석할 수 있습니다.
Raman + FTIR
Raman과 IR은 서로 보완적인 Molecular Vibration 정보를 제공하므로 동일 위치에서 두 분석 결과를 함께 비교하면 미세 Particle, Polymer, Pigment 및 복합 소재의 성분 확인에 유용합니다.
