[CD] Circular Dichroism
CD Cell / Circular Dichroism Cuvette
CD Cell, Path Length가 달라지면
측정 가능한 시료도 달라집니다.
Circular Dichroism(CD) 측정에서는 단순히 일반 UV Quartz Cell을 선택하는 것보다 측정 파장, 시료 농도, Absorbance, Sample Volume, Path Length 및 Temperature Control을 함께 고려해야 합니다. 특히 Protein·Peptide의 Far-UV CD 측정에서는 짧은 Optical Path가 필요한 경우가 많습니다. TS Science는 JASCO CD System과 함께 Starna Quartz Cuvette의 Standard, Micro 및 Ultra-Short Path Demountable Cell을 폭넓게 검토합니다.
CD Cell · Circular Dichroism Cell · CD Cuvette · CD Quartz Cell · Far UV Quartz Cuvette · Short Path Cuvette · 0.1 mm Cell · 0.01 mm Cuvette · Protein CD Cell · Peptide CD Cell · Starna Cuvette · JASCO CD Cell
CD Cell은 네 가지 조건에서 시작하세요.
Far-UV까지 측정하나요?
200 nm 이하 영역까지 측정하는 Protein / Peptide CD에서는 Far-UV Quartz Cell을 우선 검토합니다.
시료의 흡광도가 높나요?
농도를 낮추기 어렵고 Absorbance가 높은 경우에는 0.01–1 mm 수준의 Short Path Cell을 검토할 수 있습니다.
시료량이 제한적인가요?
귀한 Protein, Peptide, DNA/RNA 시료에서는 Micro 또는 Demountable Cell로 필요 Sample Volume을 줄일 수 있습니다.
Thermal Melt를 측정하나요?
온도 의존 CD 측정에서는 Demountable Cell보다 온도 제어 Holder에 적합한 고정형 Cell 구성을 우선 검토합니다.
CD Measurement Point
CD는 Cell의 Optical Path Length가 결과 해석에 직접 영향을 줄 수 있습니다. 특히 molar ellipticity 또는 mean residue ellipticity 계산을 수행할 경우 실제 Path Length를 정확히 알고 있는 것이 중요합니다. Demountable Cell은 조립 상태와 시료 장착 조건에 따라 실제 Path를 확인해야 하므로 사용 목적을 먼저 확인하는 것이 좋습니다.
어떤 CD 측정을 하시나요?
Protein Secondary Structure
α-helix, β-sheet 등 Far-UV 영역 측정에서는 Quartz와 Short Path 구성을 우선 검토합니다.
Peptide · Biomolecule
시료 농도와 흡광도에 따라 0.01–1 mm 수준의 Cell을 비교할 수 있습니다.
Limited Sample Volume
귀한 합성물 또는 생체시료는 Micro / Demountable Cell을 검토할 수 있습니다.
Protein Folding · Tm
Temperature-Controlled Holder와 함께 사용할 수 있는 Cell 구성을 확인하는 것이 중요합니다.
Far-UV CD와 고흡광도 시료를 위한 Ultra-Short Path Cell
Starna는 1 mm 이하의 극단적으로 짧은 Optical Path를 필요로 하는 CD / UV spectroscopy 응용을 위해 다양한 Demountable Quartz Cell을 제공합니다.
Type 20/C
Short Path · Demountable Closed Cell조립 후 완전히 닫히는 형태의 Ultra-Short Path Demountable Cell입니다. 시료량이 제한적이거나 높은 Absorbance 때문에 매우 짧은 Path가 필요한 CD 측정에서 검토할 수 있습니다.
Path Length 0.008 / 0.01 / 0.05 / 0.1 / 0.2 / 0.5 / 1 mm
Volume 약 2 µL부터
Windows Two polished windows
Holder CH/2049 계열 확인
Type 20/O
Short Path · Demountable Open-Ended한쪽이 열린 형태의 Demountable Cell로 시료를 장착하고 세척하기 쉬운 Ultra-Short Path 구성이 필요한 경우 검토할 수 있습니다.
Path Length 0.01 / 0.05 / 0.1 / 0.2 / 0.5 / 1 mm
Volume 약 4 µL부터
Windows Two polished windows
Holder CH/2049 계열 확인
Type 30
Circular Short Path Demountable Cell원형 Optical Window를 사용하는 Demountable Quartz Cell입니다. 매우 작은 Sample Volume과 Short Path가 필요한 경우 장비 Holder 형상과 함께 검토합니다.
Path Length 0.01 / 0.1 / 0.2 / 0.5 mm
Volume 약 2–100 µL
Window Circular
Standard CD 측정부터 Low-Volume 측정까지
Type 1 Quartz Cuvette
Standard Rectangular Cell일반적인 CD / UV-Vis 측정에 사용할 수 있는 Standard Rectangular Cell Family입니다. 사용하려는 파장과 농도에 따라 Path Length를 선택할 수 있습니다.
Common Path 1 / 2 / 5 / 10 mm
10 mm Volume 약 3.5 mL
Window Two polished windows
Type 18 Micro Quartz Cell
Low Sample VolumeStandard Rectangular Cell의 내부 폭을 줄여 필요 Sample Volume을 낮춘 Micro Cuvette입니다. 귀한 Protein / Peptide 시료에서 검토할 수 있습니다.
5 mm Path 약 0.35 mL
10 mm Path 약 0.70 mL
Internal Width 2 mm
Type 28 Micro Quartz Cell
Micro Cell with PTFE StopperMicro Sample Volume과 함께 PTFE Stopper를 이용한 보다 밀폐된 구성이 필요한 경우 검토할 수 있습니다.
10 mm Path 약 0.70 mL
Closure PTFE Stopper
Use Limited Sample Volume
JASCO CD System용 Standard Cell
JASCO Circular Dichroism System에서는 Standard Rectangular Quartz Cell과 다양한 Short Path Cell을 측정 목적과 Cell Holder에 맞춰 사용할 수 있습니다. 기존 JASCO Cell을 동일 규격으로 교체하거나 새로운 Path Length가 필요한 경우 함께 확인해드립니다.

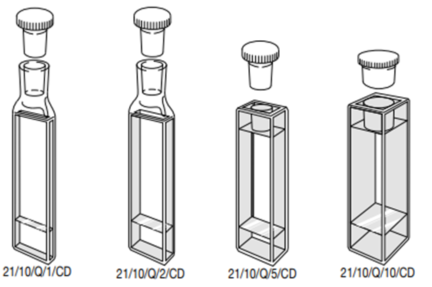

JASCO Standard CD Cell
JASCO CD Cell Options
Short Path Cell은 Spacer / Holder 호환성을 확인하세요.
JASCO Short Path Cell Spacer
1 mm Cell → J/SPA1
2 mm Cell → J/SPA2
5 mm Cell → J/SPA5
Short Path Cell은 Cell 자체 규격뿐 아니라 현재 사용 중인 JASCO Cell Holder 및 Spacer와의 호환성을 함께 확인하는 것이 중요합니다.
Thermal Melt 측정이라면 Cell Type을 다시 확인하세요.
Demountable Cell ≠ 모든 CD 측정에 적합
Demountable Short Path Cell은 매우 적은 Sample Volume과 짧은 Optical Path를 만들 수 있다는 장점이 있습니다. 하지만 완전히 밀봉된 구조가 아니기 때문에 Protein Thermal Melt와 같은 Temperature-Dependent CD에서는 증발 및 Path Length 변화 가능성을 고려해야 합니다. 온도 스캔을 계획하고 있다면 사용하는 Peltier Cell Holder와 고정형 Quartz Cell의 호환성을 먼저 확인하는 것을 권합니다.
CD Cell뿐 아니라 CD Spectrometer의 Amplitude 검증도 가능합니다.
Starna는 Circular Dichroism Spectrometer의 CD Amplitude Qualification 및 Routine QA를 위한 Certified Reference Materials도 제공합니다. 각 Set은 flame-sealed far-UV quartz cell에 optically active compound를 봉입한 Reference와 Blank로 구성됩니다.
CD UV Reference Kit
UV 영역의 CD Amplitude Qualification을 위한 R,R / S,S enantiomer Reference와 Blank 구성입니다.
CD Visible Reference Kit
Visible 영역에서 CD Amplitude Performance를 확인하기 위한 Certified Reference Material Set입니다.
Combined CD Reference Kit
UV와 Visible 영역의 CD Reference를 하나의 구성에서 함께 검토할 수 있는 Combined Kit입니다.
CD Cell 빠른 선택
| 측정 조건 | 추천 Cell Family | Path Length | Selection Point |
|---|---|---|---|
| 일반 CD 측정 | Starna Type 1 / JASCO Standard | 1–10 mm 중심 | Wavelength · Absorbance |
| Far-UV Protein / Peptide | Type 20/C · Type 20/O · Type 30 | 0.01–1 mm 검토 | Absorbance · Sample Concentration |
| Low Sample Volume | Type 18 / Demountable | Application별 | Required Volume · Beam Position |
| Temperature-Dependent CD | Fixed Quartz Cell | Holder에 따라 선택 | Peltier Compatibility |
| CD Amplitude Qualification | Starna CD CRM | Sealed Reference Cell | UV / Visible / Combined |
“CD용 Quartz Cell 주세요”에서 끝내지 않습니다.
- 사용 CD Spectrometer를 확인합니다.
JASCO뿐 아니라 장비의 Holder Dimension과 Beam Position을 기준으로 Starna Cell 호환성을 검토합니다. - 측정 파장과 Absorbance를 확인합니다.
Far-UV 측정 여부와 시료의 흡광도에 따라 Quartz Material과 Path Length를 선택합니다. - 시료량을 확인합니다.
Standard Cell이 필요한지, Micro 또는 µL-level Demountable Cell이 필요한지 구분합니다. - Thermal Melt 여부를 확인합니다.
Temperature-Dependent CD에서는 Peltier Holder와 Cell의 밀폐성까지 함께 검토합니다. - CD 검증용 CRM까지 함께 제공합니다.
Cell뿐 아니라 Starna CD Certified Reference Materials를 이용한 CD Amplitude Qualification도 검토할 수 있습니다.
Circular Dichroism Cell을 선택할 때 자주 묻는 질문
Protein Far-UV CD에는 어떤 Cell이 필요한가요?
0.1 mm 또는 0.01 mm CD Cell도 있나요?
Demountable Cell은 Thermal Melt에도 사용할 수 있나요?
JASCO CD 장비에 Starna Cell도 사용할 수 있나요?
CD 장비 검증용 표준품도 있나요?
어떤 CD Cell을 선택해야 할지 모르셔도 괜찮습니다.
사용 중인 CD Spectrometer, 측정 파장 범위, 시료 농도 및 사용 가능한 Sample Volume을 알려주시면 JASCO 또는 Starna Standard / Micro / Short Path Cell 중 적합한 구성을 함께 검토합니다.
문의 시 아래 내용을 알려주세요.
• CD 장비 제조사 / 모델
• 측정 파장 범위
• 시료 종류 : Protein / Peptide / DNA / Chiral Compound 등
• 시료 농도
• 사용 가능한 Sample Volume
• 원하는 Path Length
• Thermal Melt 측정 여부
• 현재 사용 중인 Cell / Holder
